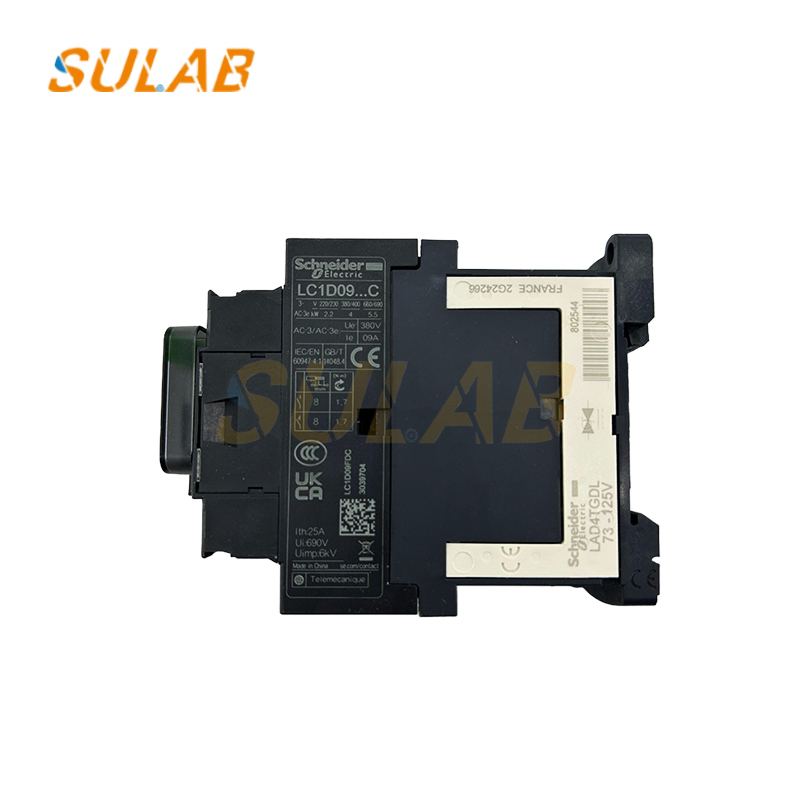

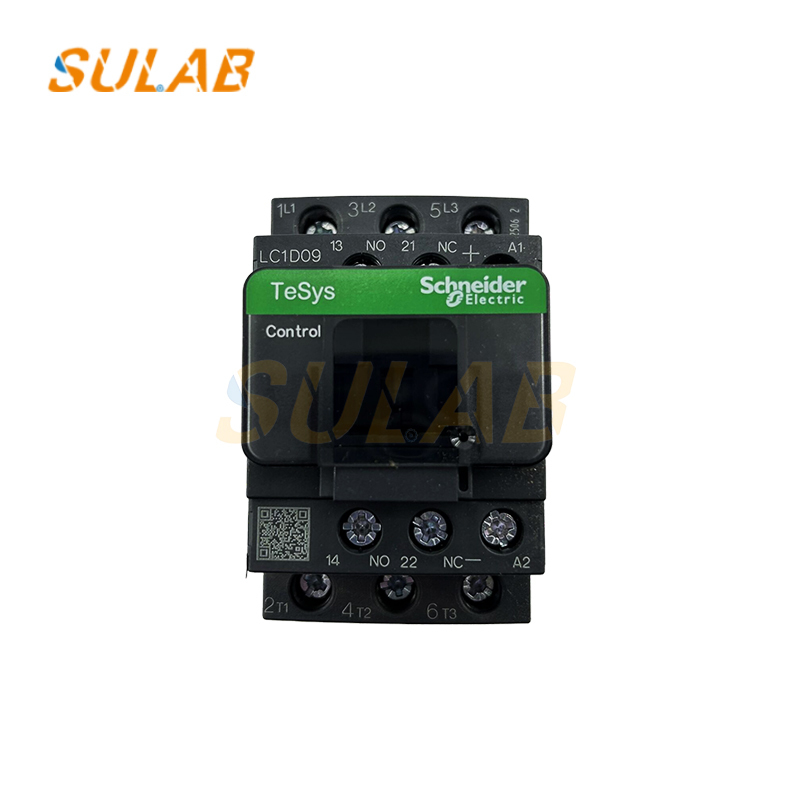

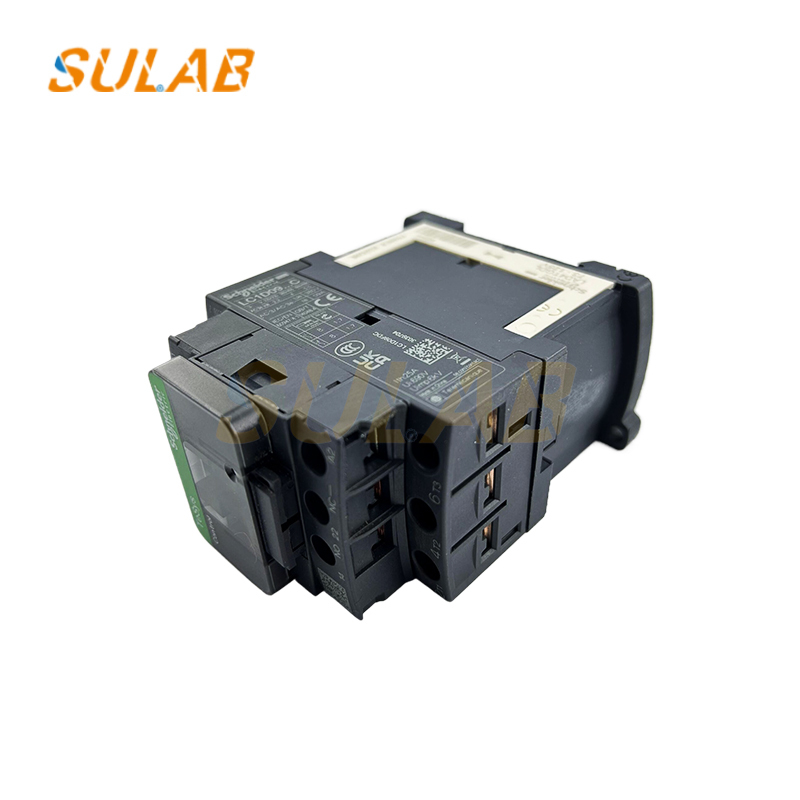

Schneider Orijinal AC Kontaktör LC1D09BDC LC1D09FDC DC Kontaktör

Schneider Original AC Contactor LC1D09BDC LC1D09FDC DC Contactor

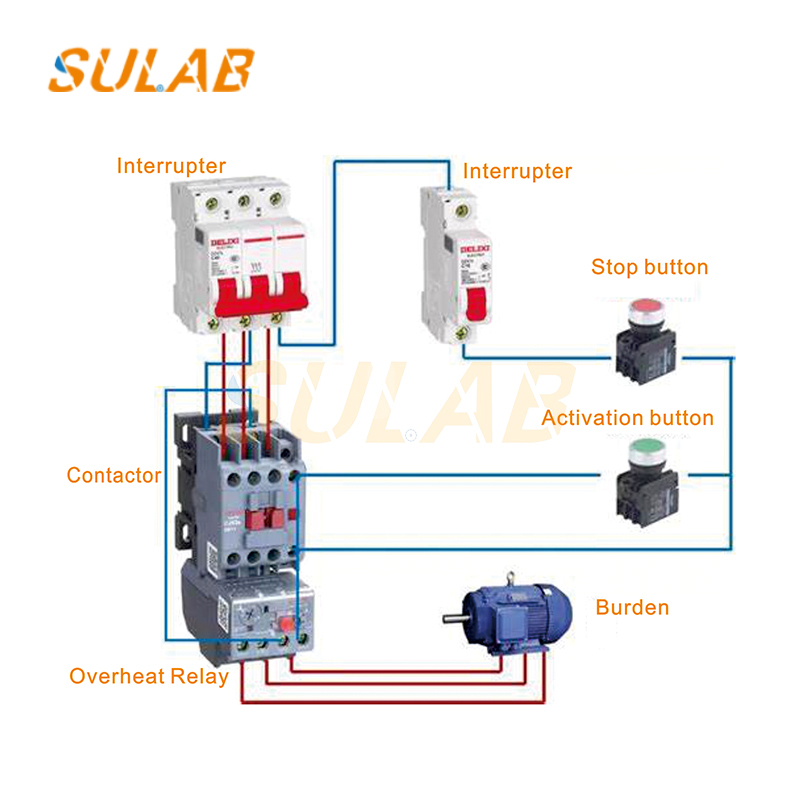

• Yapısal Kompozisyon
  • Elektromanyetik Sistem: Hareketli ve statik demir çekirdekleri, bir çekim sarmalı ve bir reaksiyon yayı içerir.hareketli demir çekirdeğin reaksiyon yayının gücünü aşmasına ve statik demir çekirdeği ile çekilmesine neden olur; sarmal enerjisinden çıkarıldığında manyetik alan kaybolur ve hareket eden demir çekirdeği reaksiyon yayının etkisi altında sıfırlanır.
  • İletişim Sistemi: Genellikle ana devreyi bağlamak ve bağlamayı kesmek için kullanılan üç çift normalde açık ana bağlantı ile çift kesimli bir köprü bağlantı yapısı benimser.NO (genellikle açık) ve NC (genellikle kapalı) yardımcı kontaklarla donatılabilir., kontrol devresinin sinyal geri bildirimi veya kilitleme kontrolü için kullanılır.
  • Yay Söndürme Sistemi: Büyük kapasiteli kontaktörler (20A'dan fazla) yay söndürme için slot yay söndürme kapakları ve yay söndürme ızgara plakaları kullanır.küçük kapasiteli kontaktorlar yay söndürme için çift kesim bağlantıları kullanır, elektrik kuvveti yay söndürme, yay izolasyonu için interphase yay plakaları ve yay söndürme için kil yay söndürme kapakları.

• Çalışma prensibi: Kontaktorun elektromanyetik bobini değerli DC voltajına bağlandığında, bobinde manyetik alan oluşur.statik demir çekirdeği kaynağın reaksiyon kuvvetini yener, hareketli demir çekirdeği statik demir çekirdeğine çeker ve hareketli ve statik temasları temas ettirir, böylece ana devreyi ve kontrol devresini bağlar; sarmaşık enerjisinden çıkarıldığında,statik demir çekirdeğinin elektromanyetik çekiciliği kaybolur, ve hareketli demir çekirdeği, yayın tepki kuvveti altında sıfırlanır, hareketli temasları statik temaslardan ayırır ve ana devreyi ve kontrol devresini kesiyor.
• Teknik parametreler
  • Rütbeli Akım9A.
  • Bobin Voltajı: Genellikle 110V DC ve DC 12V, 24V, 48V, 220V gibi diğer seçenekler de mevcuttur.
  • Polonyalılar: 3P, yani üç kutuplu bir kontakör.
  • Voltaj seviyesi: 660V (690V) 'a kadar AC voltajı olan devrelerde kullanılabilir. AC-3 uygulama kategorisinde, çalışma voltajı 380V olduğunda normal çalışabilir.
  • Eylem Özellikleri: DC çekme voltajı 85-110%Us ve serbest bırakma voltajı 10-75%Us.
