Detaylar OTIS Asansör Devresi GECB Ana PCB Kartı GAA GBA26800LC1 LC2 LC3 ABA26800AVP6
| Marka | Sulab |
| Açıklama | Asansör PCB Kartı |
| Parça No. | GBA26800LC1 LC2 LC3 ABA26800AVP6 |
| MOQ | 1AD |
| Nakliye | TNT, UPS, DHL, Fedex, Hava, Deniz |
| Uygulanabilir | Asansör |
| Paketler | Karton, Ahşap kasa, Palet vb. |
| Teslim Süresi | Normalde ödeme sonrası 2-3 iş günü |
| Garanti | Bir yıl |
| Ödeme Yöntemi | Şirket Bankası, Western Union, Paypal, Kişisel banka vb. |

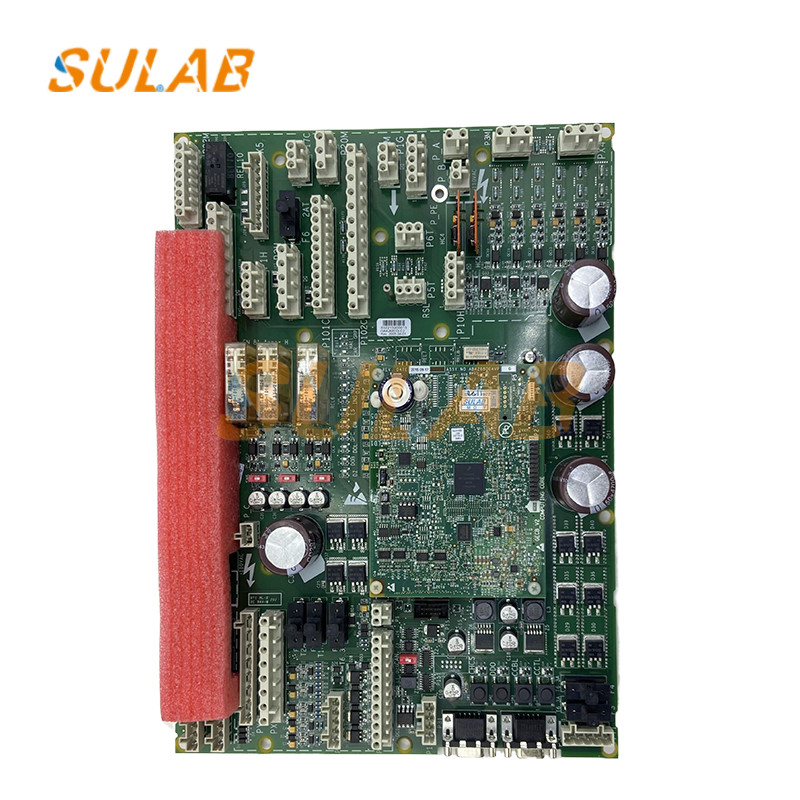

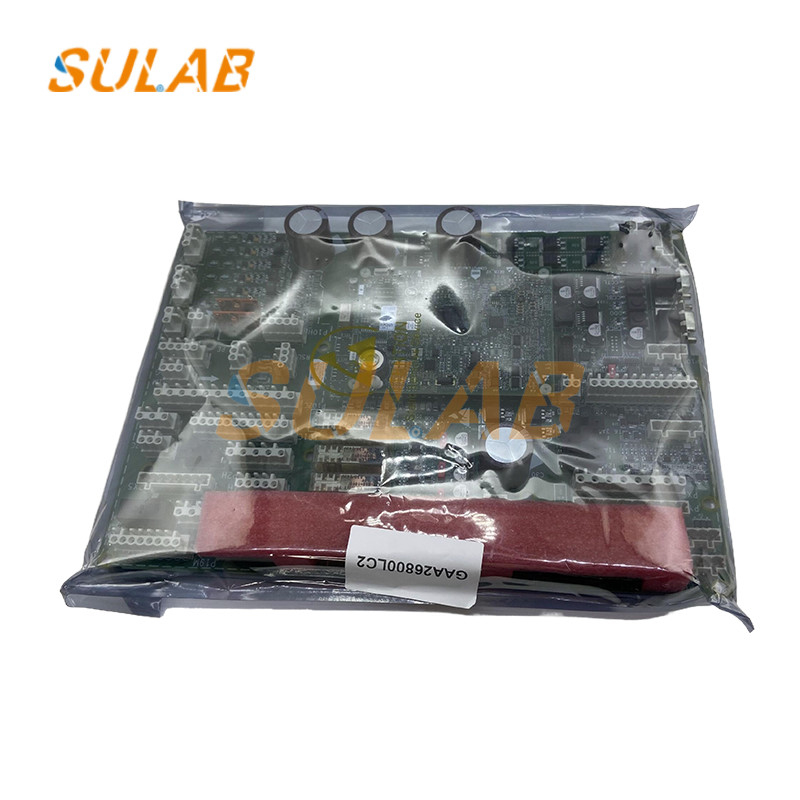

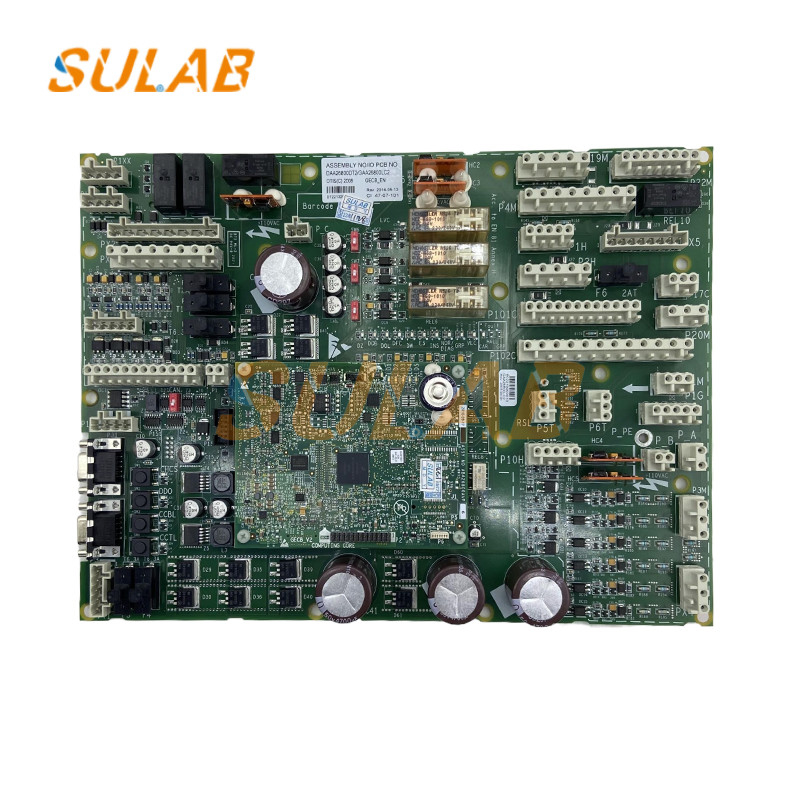

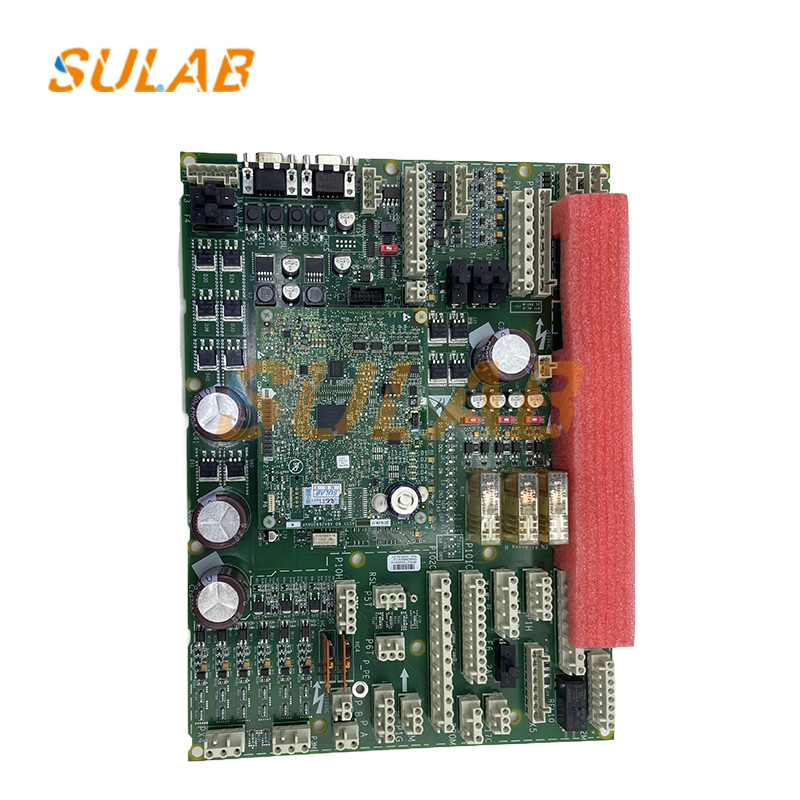

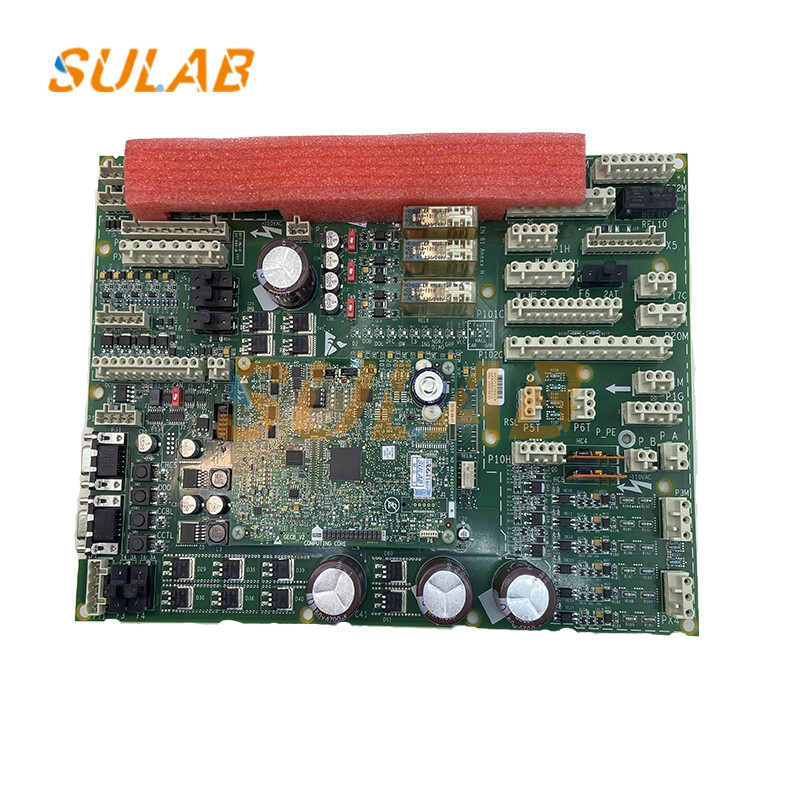

Resimler OTIS Asansör Devresi GECB Ana PCB Kartı GAA GBA26800LC1 LC2 LC3 ABA26800AVP6
OTIS OVF30 invertörü, erken OTIS asansörlerinin 300VF kontrol sisteminde bulunan invertördür. Uzun hizmet ömrü (en az 10 yıl) nedeniyle, invertördeki ABA26800XU1 (veya XU2) kartının hasar görme olasılığı nispeten yüksektir. Birçok invertör tamir ettim. Şimdi size kolayca hasar gören ve bulunması zor arızaları paylaşacağım. Eksiklikler olursa lütfen belirtin.
Arıza 1: Güç normal açılıyor, invertör ana kartı X04A gösteriyor ve bu karttaki UDX ışığı yanıp sönmeye devam ediyor. Aynı zamanda UDX rölesi çekili kalıyor ve BRK ışığı yanmıyor.
Arıza noktası: Bu arıza genellikle IGBT sürücü sinyal devresinden sürücü karta bir sorun nedeniyle oluşur, bu da genellikle R118-R124=499 ohm direncinin direnç değerinin artmasından kaynaklanır. Arızalı direncin değiştirilmesi sorunu çözebilir.
Arıza 2: Güç normal açılıyor, invertör ana kartı X04A gösteriyor, bakım başlatılıyor, bu karttaki UDX ışığı yanıp sönmeye devam ediyor, UDX rölesi çekili kalırken BRK ışığı yanıp sönüyor.
Arıza noktası: Bu arıza genellikle akım algılama devresindeki akım örnekleme direncinin direncindeki artıştan kaynaklanır. R146, R149, R152 dirençlerinin direnci artarsa, onları değiştirmeniz yeterlidir.
Kapı makinesi kartları, enkoder kartları, G/Ç kartları, ana kontrol kartları, çağrı iletişim kartları ve ekran kartları dahil olmak üzere asansör elektronik kartları.
Asansörler için yaygın olarak kullanılan elektronik kartlar genellikle aşağıdaki modüllere ayrılabilir:
1. Güç kaynağı modülü, genellikle doğrultucu devresi, voltaj dengeleme devresi, filtre devresi; güç kaynağı izleme devresi içerir;
2. Çekirdek işlem modülü, CPU (veya MCU, DSP işlemci), EEPROM, RAM, adres sinyali kod çözme devresi, osilasyon devresi, sıfırlama devresi, izleme devresi dahil
S1: Doğru yedek asansör PCB kartını nasıl belirlerim?
Orijinal parça numarasını, donanım revizyonunu ve kart işaretlerini kontrol edin. PCB'nin her iki tarafının net fotoğrafları doğru sürümü doğrulamaya yardımcı olur.
S2: Benzer parça numaralarına sahip asansör PCB kartları değiştirilebilir mi?
Her zaman değil. Donanım revizyonlarındaki, firmware'deki, konektörlerdeki veya iletişim protokollerindeki farklılıklar uyumluluğu etkileyebilir. Değiştirmeden önce daima uyumluluğu doğrulayın.
S3: Yedek asansör PCB kartları programlama gerektirir mi?
Bazı kartlar firmware yapılandırması veya parametre ayarları gerektirirken, diğerleri önceden programlanmış olarak gelir. Gereksinimler PCB modeline ve asansör kontrol sistemine göre değişiklik gösterir.
S4: Arızalı bir PCB kartını tüm kontrol sistemini değiştirmeden değiştirebilir miyim?
Birçok durumda, bireysel PCB değişimi mümkündür. Ancak, sistem uyumluluğu ve arızanın nedeni yetkili bir teknisyen tarafından doğrulanmalıdır.
S5: Yedek bir asansör PCB kartı sipariş etmek için hangi bilgilere ihtiyaç vardır?
Lütfen orijinal PCB parça numarasını, asansör markasını, net kart fotoğraflarını ve gerekli miktarı sağlayın. Model tanımlaması ve bulunabilirlik kontrolleri konusunda yardımcı olabiliriz.
