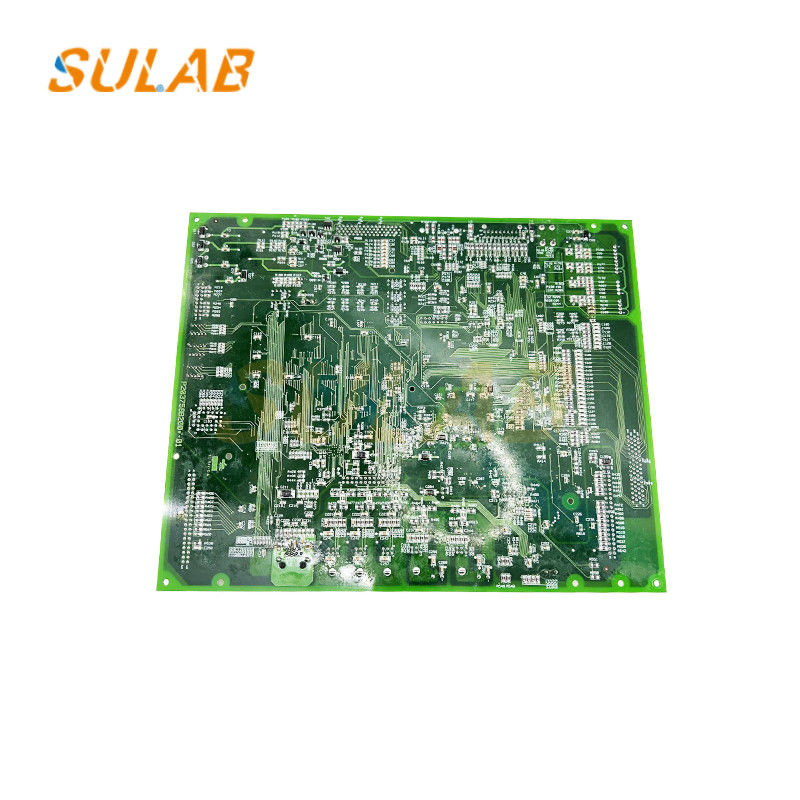

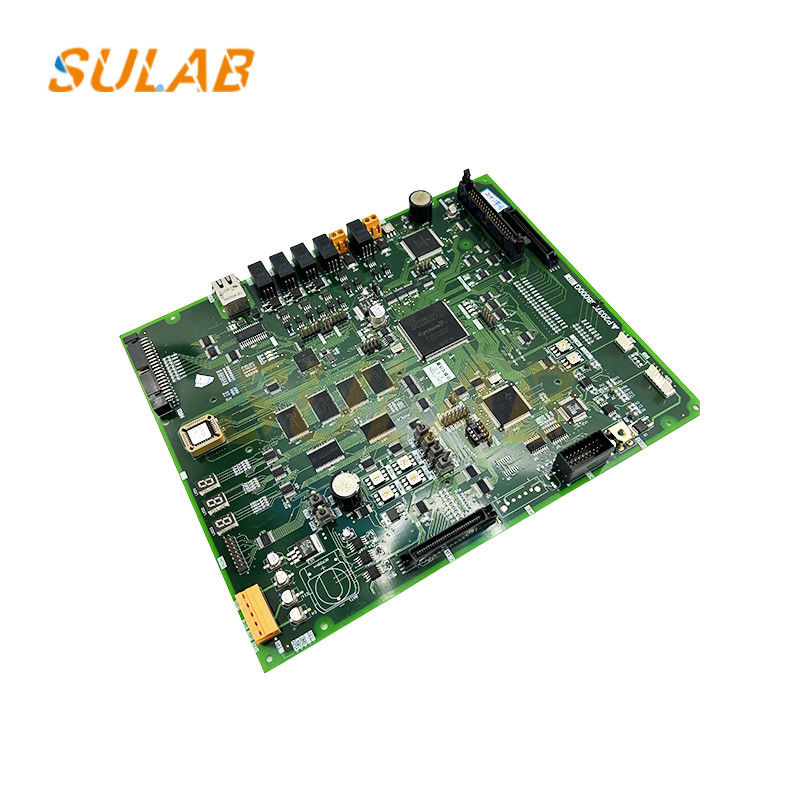

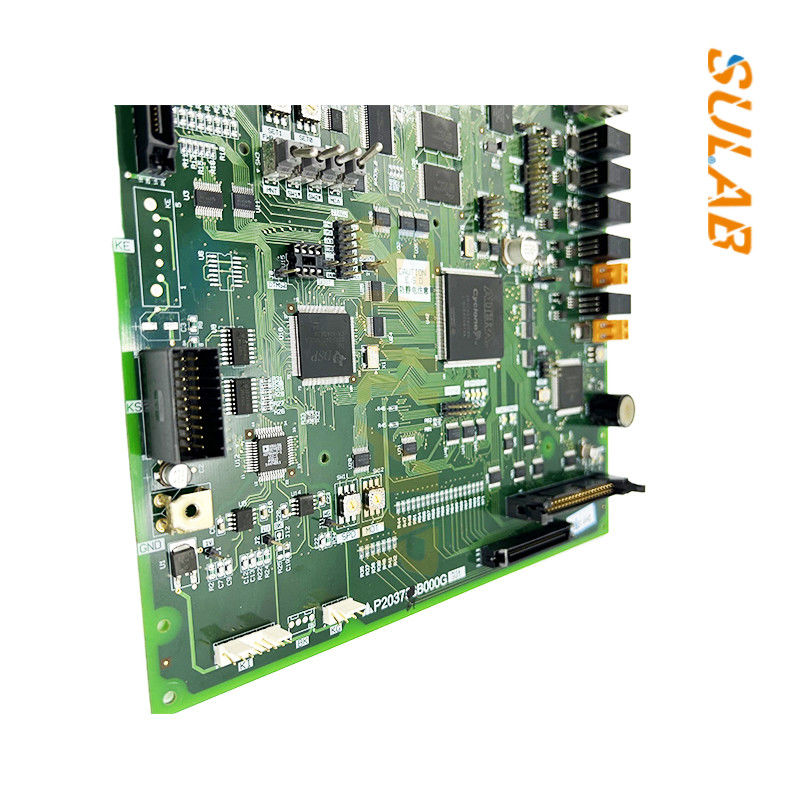

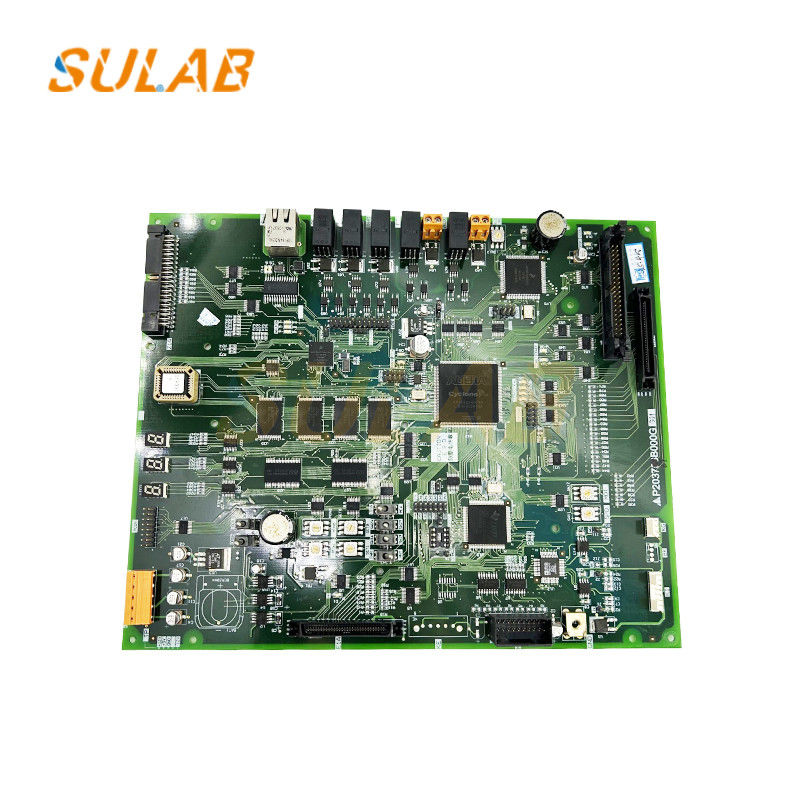

Asansör parçaları yepyeni yüksek kaliteli orijinal Mitsubishi panosu P203758B000G01

Asansör parçaları yepyeni yüksek kaliteli orijinal Mitsubishi panosu P203758B000G01

Kontrol fonksiyonu
Operasyon kontrolü: Araçtaki kontrol panelinden, zemin istasyonundaki çağrı düğmesinden vb. sinyalleri alır ve başlangıç, ivme, sabit hız,Asansörün yavaşlaması ve durması, mevcut konuma dayalı önceden ayarlanmış algoritma ile, her katın koşuş yönü ve çağrı talebi, böylece asansör hedef katta doğru bir şekilde durabilir.
Kapı açma ve kapatma kontrolü: Araba kapısının ve zemin kapısının açılmasını ve kapatılmasını kontrol edin. Asansör hedef kata ulaştıktan ve istikrarlı bir şekilde durduktan sonra,Kapı makine kontrol sistemine kapı açma sinyali yollamak için kapı makine motoru araba kapısını ve ilgili zemin kapısını açmak için; kattan çıkmaya hazırlanırken, kapı makinesi motorunun kapıyı kapatmasını sağlamak için kapı kapanma sinyalini gönderin.ve kapı güvenli bir şekilde kapatılır emin olmak için kapı kapanma süreci sırasında kapı durumunu izlemek.

Elektrikli bağlantı
Güç bağlantısı: Asansörün ana güç kaynağını kontrol dolabına sokun.ve ana kart kılavuzundaki gereksinimlere göre ana kartın ilgili güç terminaline güç hattını bağlayınGenellikle asansörün ana tahtası üç fazlı AC güç kaynağına bağlanmalıdır.Güç kaynağının gerilim seviyesine dikkat edin (genellikle 380V veya 220V) ve faz dizisi ana kartın gereksinimleriyle uyumlu olmalıdır. Bir multimeter kullanarak güç kaynağı voltajını ölçün ve voltajın ana pano tarafından izin verilen çalışma aralığında olduğundan emin olun. Bağlantı tamamlandıktan sonra,virtuel bağlantıdan kaynaklanan kötü temas veya ısıtmanın önlenmesi için kabloların sağlam olmasını sağlamak için vidaları sıkıştırın.
İletişim hattı bağlantısı: Asansör ana tahtasının çeşitli kontrol işlevlerini gerçekleştirmek için araba ve zemin istasyonu gibi ekipmanlarla iletişim kurması gerekir.Asansör kontrol sisteminin gereksinimlerine göre, iletişim kablosunu (CAN otobüsü, RS485 otobüsü vb.) ana kartın iletişim arayüzü terminaline bağlayın.İletişim kablosunun bağlantısı, ilgili kablolama özelliklerine uyulmalı ve elektromanyetik müdahaleyi önlemek için güçlü güç hattı ile paralel bağlantıdan kaçınmalıdır.Kablolama yaparken normal iletişimi sağlamak için kablonun kutupluk ve bağlantı sırasına dikkat edin.
Sensör ve aktüatör bağlantısı: Çeşitli asansör sensörlerinin (konum sensörleri, hız sensörleri vb.) ve aktüatörlerin (motor sürücüleri, kapı makinesi denetleyicileri,vb.Bağlantı sırasında, ana kartın ilgili giriş ve çıkış terminallerine bağlanır.Sinyal hatlarının doğru şekilde bağlandığından emin olmak için ana pano kılavuzuna ve elektrik şemalarına dikkatlice bakın.Örneğin, konum sensörünün sinyal hattı ana tahtanın konum algılama giriş terminaline bağlanmalıdır.ve motor sürücüsünün kontrol sinyali hattı ana tahtanın motor kontrol çıkış terminaline bağlanmalıdır.
