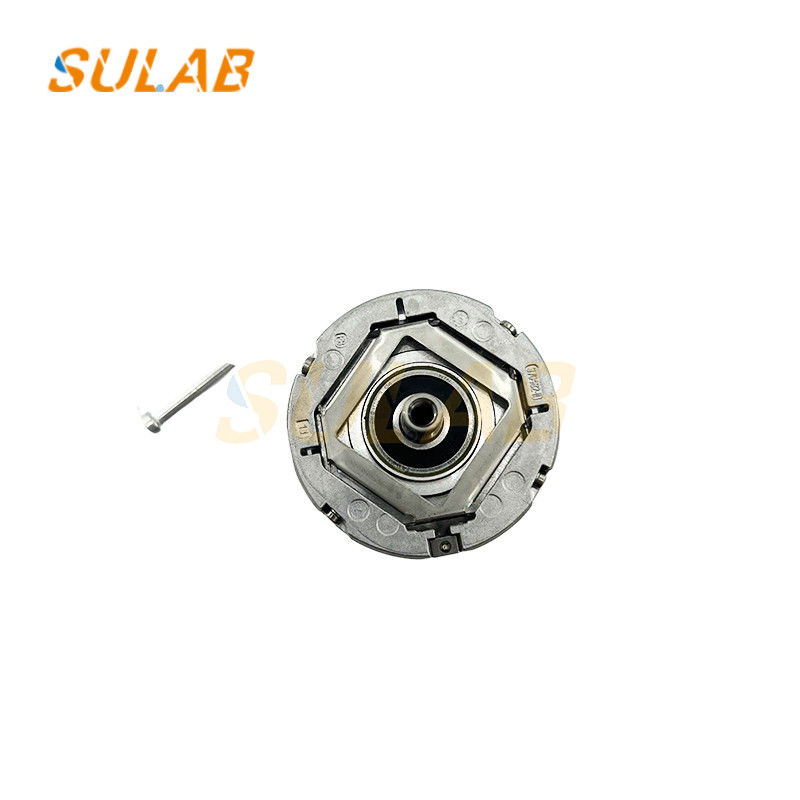

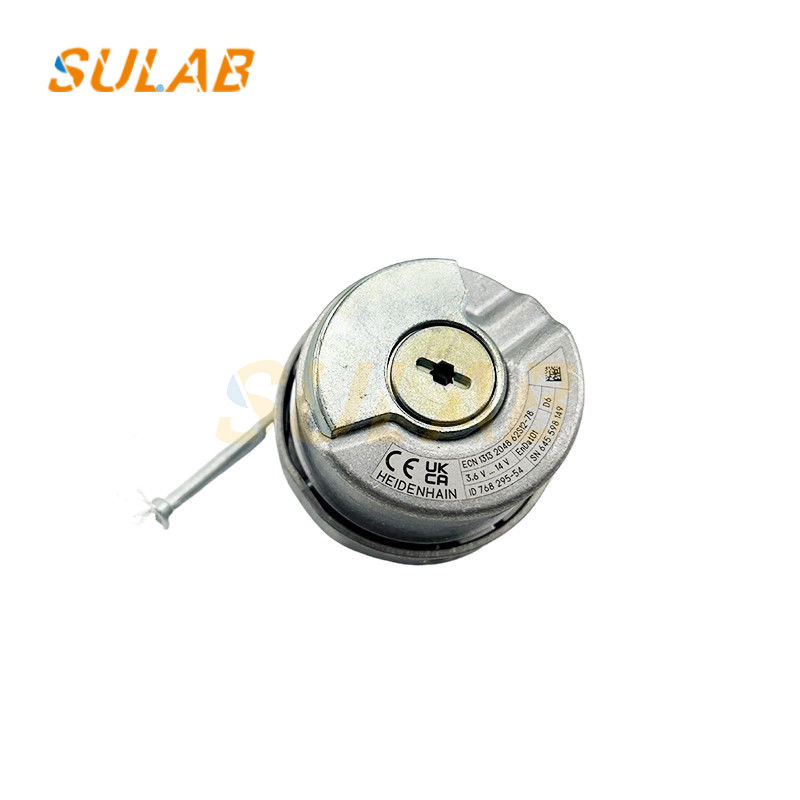

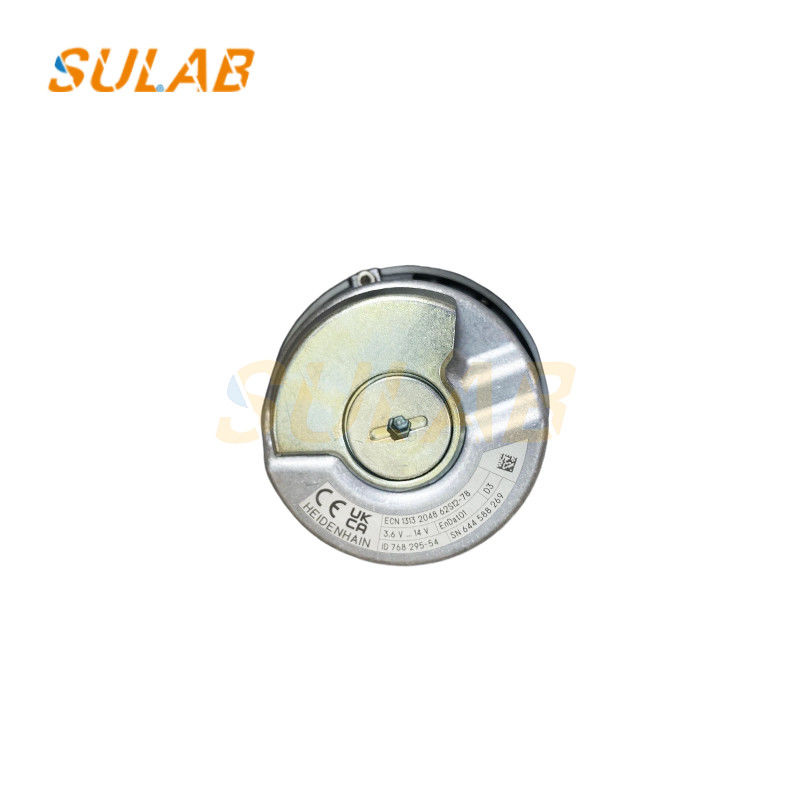

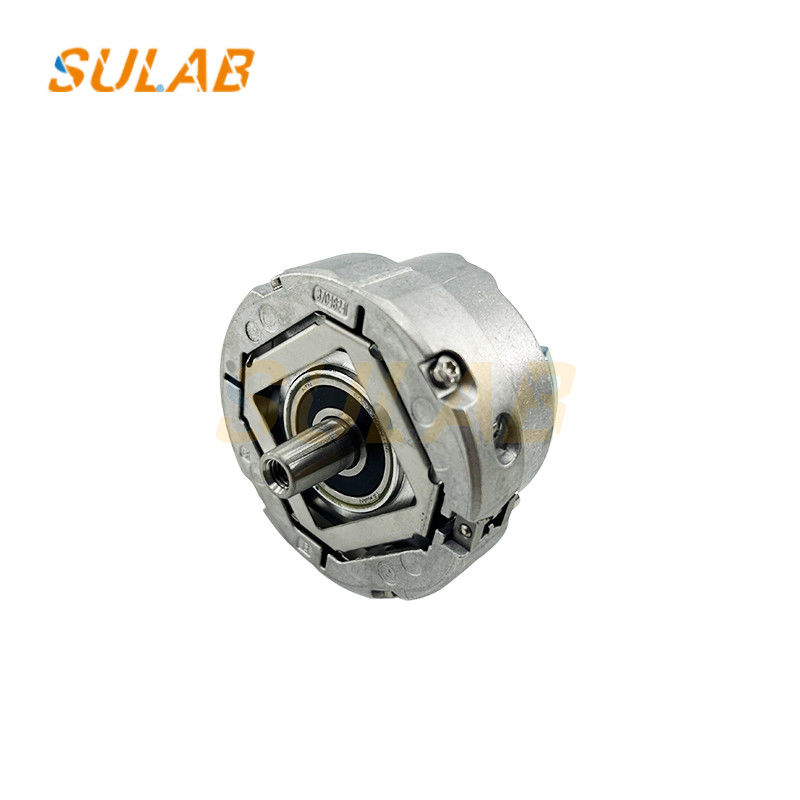

Asansör döner senkroniz makine Yeni orijinal makine kodlayıcısı ECN 1313 2048 62S12-78

Asansör döner senkroniz makine Yeni orijinal makine kodlayıcısı ECN 1313 2048 62S12-78

Fonksiyon:
Konum algılama: Asansör sunucusunun dönme açısını ve konumunu doğru bir şekilde ölçün ve daha sonra asansör vagonunun asansörün içindeki özel konum bilgisini gerçek zamanlı olarak alın.Mesela, kodlayıcı darbelerin sayılması ve işlenmesiyle sistem asansör vagonunun hangi katta olduğunu ve hedef kattan ne kadar uzakta olduğunu tam olarak bilebilir.Asansör seviyesindeki otopark ve zemin göstergesi için temel veriler sağlamak.
Hız geri bildirimi: Asansör sunucusunun hız bilgisini bir elektrik sinyali haline getirir ve kontrol sistemine geri besler.Kontrol sistemi, asansörün ayarlanan hız eğrisine göre çalışmasını sağlamak için bu geri bildirim sinyali temelinde asansörün çalışma hızını gerçek zamanlı olarak izler.Gerçek hız ayarlanan hızdan sapınca, kontrol sistemi asansörün düzgün ve güvenli çalışmasını sağlamak için zamanında ayarlamalar yapabilir.Asansörün hızlandırılması veya yavaşlaması sırasında, kodlayıcı, hız değişikliğini gerçek zamanlı olarak geri bildirim yapabilir, bu da sistemin motor çıkışını doğru bir şekilde kontrol etmesini ve sorunsuz bir hız geçişi elde etmesini sağlar.
Çalışma yönü yargısı: Asansörün yukarı mı aşağı mı yürüdüğünü belirlemek için asansör ev sahibinin dönüş yönünü belirleyebilir.Bu bilgi asansör kontrol sisteminin doğru mantıksal yargılamalar ve işlemler yapması için çok önemlidirÖrneğin, zemin kapısı kontrolü ve çağrı sinyali işleme açısından, sistem asansörün çalışma yönüne göre buna göre yanıt vermelidir.

Kurulum adımları
Kurulum bölümünün temizlenmesi: Yağ, toz ve kirlilikleri kaldırmak için kodlayıcının konik şaftını ve kurulum spindelinin konik deliğini temiz ince bir bezle silin.Konik çiftleme yüzeyinin temizliğini sağlamak için.
Kodlayıcı gövdesinin montajı: Kodlayıcı'nın konik ocağı, ocağın konik deliğine sıkı bir şekilde birleştirildiği şekilde yerleştirilir.ve daha sonra kodlayıcıyı şaft'a bağlamak için karşılık gelen özelliklerin (örneğin M5 × 50) vidalarını kullanın. Sıkıştırma tork genellikle 5Nm'dir.
Düzenleme ve sabitleme: Esnek bir şekilde döndüğünü kontrol etmek için kodlayıcıyı hafifçe döndürün. Esnek dönmezse, vidaların eğri yerleştirildiğini kontrol edin.Kodlayıcının gerilme vidalarını sık. Sıkıştırma tork genellikle 0.65Nm'dir.
Kodlayıcı kısa hattı kurma: Şekilde gösterilen yönteme göre kodlayıcı kısa hattı kurun. Eklerken, iğneleri hizaladığınızdan emin olun ve adım adım ekleyin.Pinleri deforme etmek için aşırı kuvvet kullanmayın, ve daha sonra kodlayıcı arka kapağı kurmak.
Kodlayıcı uzun hattı bağlamak: Kodlayıcı uzun hattın DB15 erkek başını kısa hattın DB15 kadın başına bağlayın ve uzun hattın DB15 erkek başındaki vidaları sıkın.
