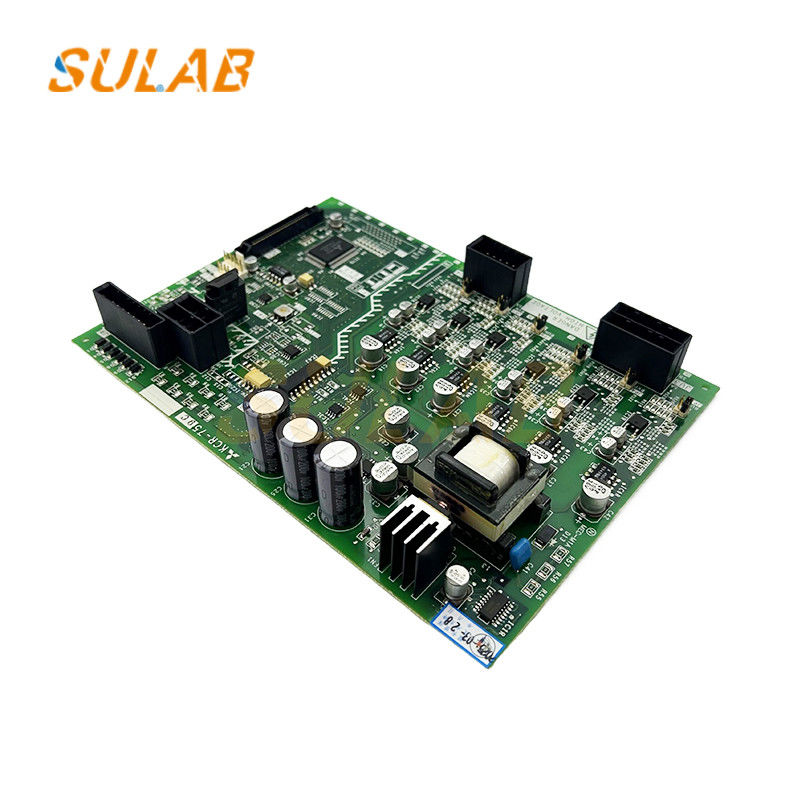

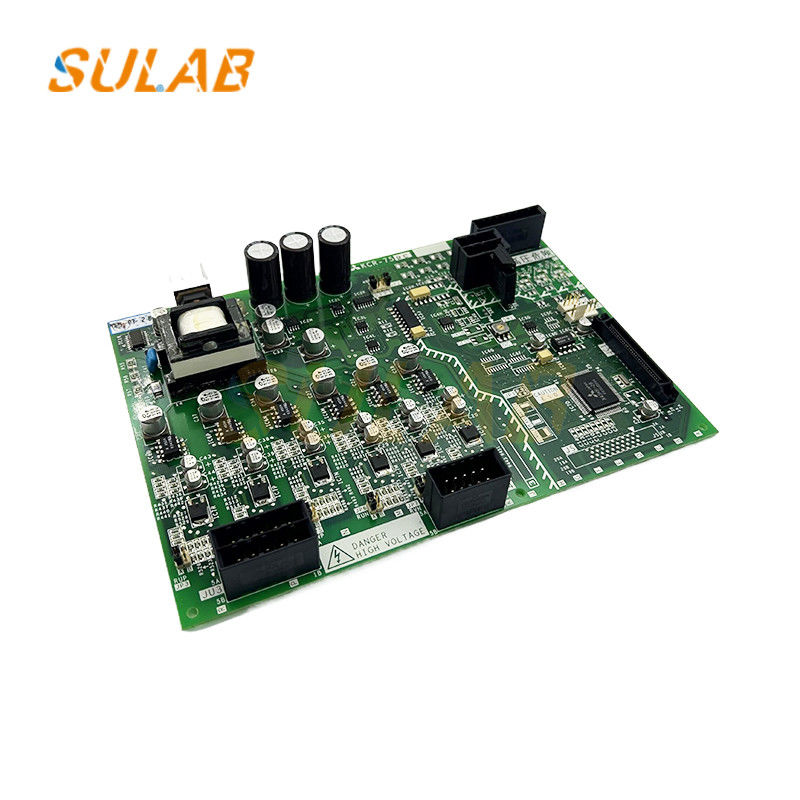

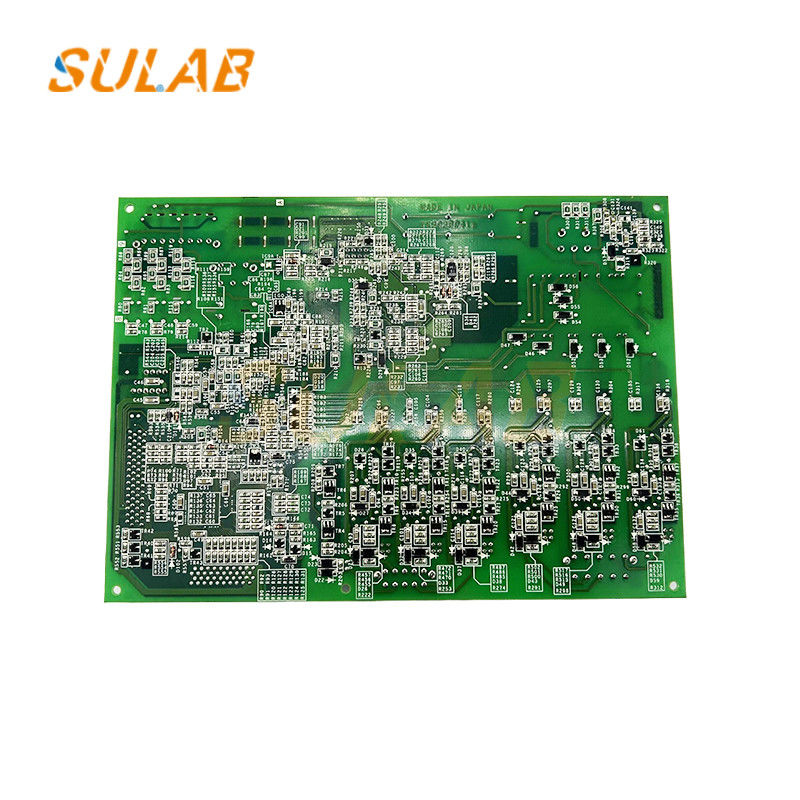

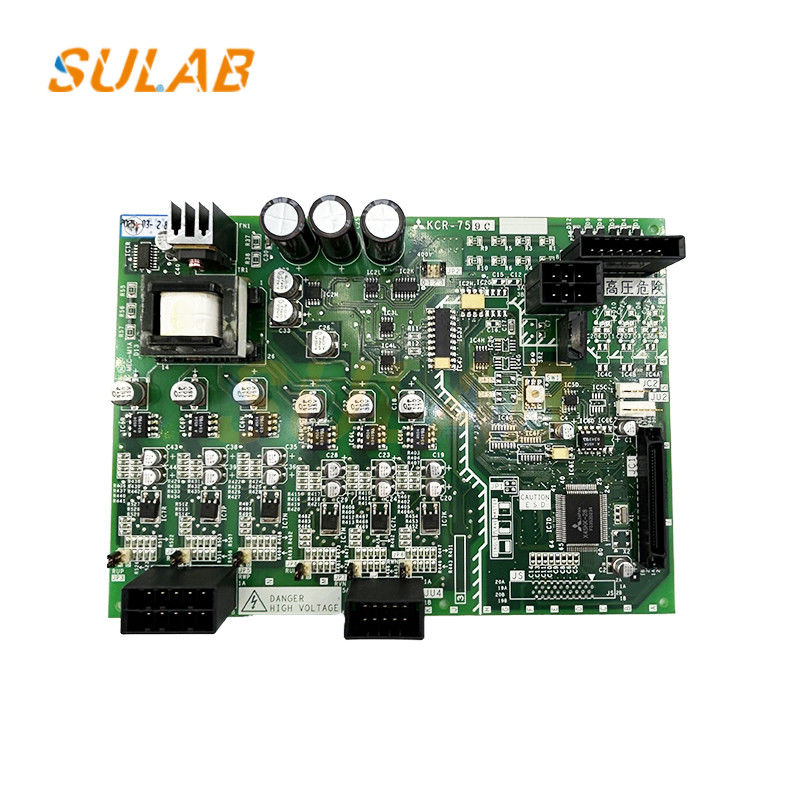

Asansör PCB Board Mitsubishi KCR-759C Asansör Parçaları

1Genel Özellikler

• Model:KCR-759C

• Uygulama:Asansör kontrol sistemi (genellikle kapı kontrolü, sinyal işleme veya motor yönetimi için)

• Uyumluluk:Mitsubishi asansör modelleri için tasarlanmıştır (tam uyumluluk serilere bağlıdır)

2. PCB Tasarımı ve Üretimi

• Katman sayısı:Muhtemelen4-6 katmanlı PCB(signal bütünlüğü ve güç dağıtımı için)

• Malzeme:FR-4 (alevden koruyucu epoksi laminat)

• Bakır kalınlığı:1 oz veya 2 oz (güç kullanımı için)

• Yüzeyi bitiriyor:Korrozyona dayanıklılık için kurşunsuz HASL (Sıcak Hava Lehimleme Düzeltme) veya ENIG (Elektroless Nickel Immersion Gold)

3. Ana Bileşenler

• Mikrodensör/Prosesör:Mitsubishi özel IC (muhtemelen özel bir Mitsubishi çipi veya Renesas/Microchip tabanlı bir denetleyici)

• Güç düzenlemesi:Voltaj düzenleyicileri (5V, 12V, 24V DC)

• Relayler/sert durumlu anahtarlar:Motor/kapı kontrolü için

• Optocouplers/Isolators:Sinyal yalıtımı ve gürültü azaltımı için

• Bağlantılar:Kablolar için yüksek dayanıklılıklı başlıklar

• Koruma devreleri:Sigortalar, TVS diyotları ve EMI filtreleri

4Üretim süreci

1. Şema ve düzen tasarımıCAD araçları (Altium, Eagle veya Mitsubishi'nin özel yazılımı) kullanarak tasarlanmıştır.

2. PCB Üretimi️ Çizim, sondaj ve katman yapımı.

3. Bileşen AlımlarıOEM onaylı bileşenler (Mitsubishi özel tedarikçiler kullanabilir).

4. SMT MontajıSMD bileşenleri için otomatik toplama ve yerleştirme makineleri.

5. Çukurlu MontajBüyük parçalar için el veya dalga lehimleme.

6. Test & KS- Evet.

   • Devre içi test (ICT)Elektrik bağlantılarını doğruluyor.

   • Fonksiyonel TestAsansör çalışmasını simüle eder.

   • Çevresel Stres Testleri- titreşim/sıcaklık direnci kontrolü.

5Uygunluk ve Sertifikalar

• Güvenlik standartları:EN 81-20 (asansör güvenliği), UL/CE (ürütülebilirse)

• EMC Uyumluluğu:EN 61000-6-2 (güçsüzlük), EN 61000-6-4 (emisyonlar)

6. Genel Arıza Noktaları ve Onarımlar

• Yanık izleri(güç dalgalanmaları nedeniyle)

• Başarısız röleler(mekanik aşınma)

• Korrozyona uğramış bağlantılar(niteliğe maruz kalmak)

• Arızalı kondansatörler(elektrolitik yaşlanma)

7. Değiştirme ve Kullanılabilirlik

• OEM parçası:Mitsubishi'den veya yetkili distribütörlerden alınmalıdır.

• Ardından satış alternatifleri:Özel tasarım nedeniyle nadirdir.

• Yenilenmiş Birimler:Bazen asansör parça tedarikçilerinden mevcuttur.
