Mitsubishi Beş Yönlü Asansör Telefoni, Asansör Telefon Sistemi, Asansör Interkom Sistemi P246123B104G50

Mitsubishi beş yönlü asansör interkom telefonu, asansör telefon sistemi, asansör interkom sistemi P246123B104G50

İş akışı ve sinyal iletim prensibi
1. Çağrı başlatma (örneğin, kabin çağrı görev odasını ele alalım)
Çağrıyı tetikleme: Yolcu, kabindeki çağrı düğmesine basar, düğme bir akım yolu oluşturmak için kapanır ve otobüse bir çağrı sinyali (elektriksel sinyal) gönderir.
Sinyal iletimi: Elektriksel sinyal, otobüs aracılığıyla görev odası ana bilgisayarına iletilir. Ana bilgisayar, sinyal kaynağını (örneğin, kabin adres kodu) tanımlar ve bir sesli ve görsel uyarı yayınlar (örneğin, bir zil alarmı, ekran çağrı konumunu gösterir).
2. Sesli iletişim kurulumu
Ana bilgisayar yanıtı: Görev personeli, ana bilgisayarın ilgili kanalına bağlanır ve mikrofon sesi bir sesli elektriksel sinyale dönüştürür, bu sinyal yükseltilir ve otobüs aracılığıyla kabin telefonuna iletilir.
İki yönlü çağrı: Kabin telefonu elektriksel sinyali aldıktan sonra, ses hoparlör aracılığıyla geri yüklenir; aynı zamanda, kabindeki mikrofon yolcunun sesini toplar ve tam çift yönlü çağrı (eş zamanlı iki yönlü ses iletimi) elde etmek için ana bilgisayara geri iletir.
3. Çok terminalli iletişim mantığı
Tekli çağrı ve grup çağrısı: Ana bilgisayar, bir terminali (örneğin, makine dairesi) tek başına arayabilir veya çoklu çağrılar için (örneğin, bakım sırasında işbirliğine dayalı iletişim) aynı anda birden fazla terminali (örneğin, kabin, kabin üstü, çukur) bağlayabilir.
Adres kodu tanımlama: Her terminalin benzersiz bir adres kodu vardır (örneğin, donanım çevirme veya yazılım ayarı). Ana bilgisayar, sinyal karışıklığını önlemek için çağrı kaynağını ayırt etmek için kodu kullanır.

Sistem bileşimi ve bağlantı yöntemi
Donanım bileşimi

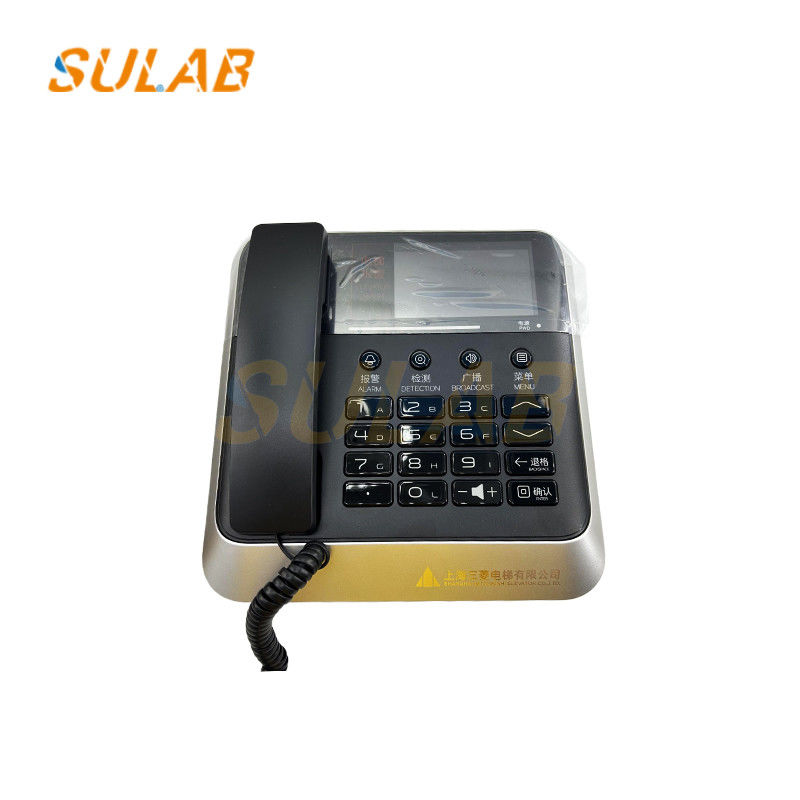

Terminal ekipmanı: kabin telefonu, makine dairesi telefonu, kabin üstü telefonu, çukur telefonu ve görev odası ana bilgisayarı dahil. Her terminal mikrofon, hoparlör ve çağrı düğmesi ile donatılmıştır.
İletim hattı: Her terminali görev odası ana bilgisayarına bağlamak için çoğunlukla otobüs kablolaması (örneğin, 4 çekirdekli kablo) veya IP ağ iletimi (akıllı binalar için uygun) kullanılır.
Güç kaynağı ve yükseltme ekipmanı: kararlı DC güç kaynağı (örneğin, DC12V/DC24V) sağlayın ve ses sinyalini ses amplifikatörü aracılığıyla güçlendirin.

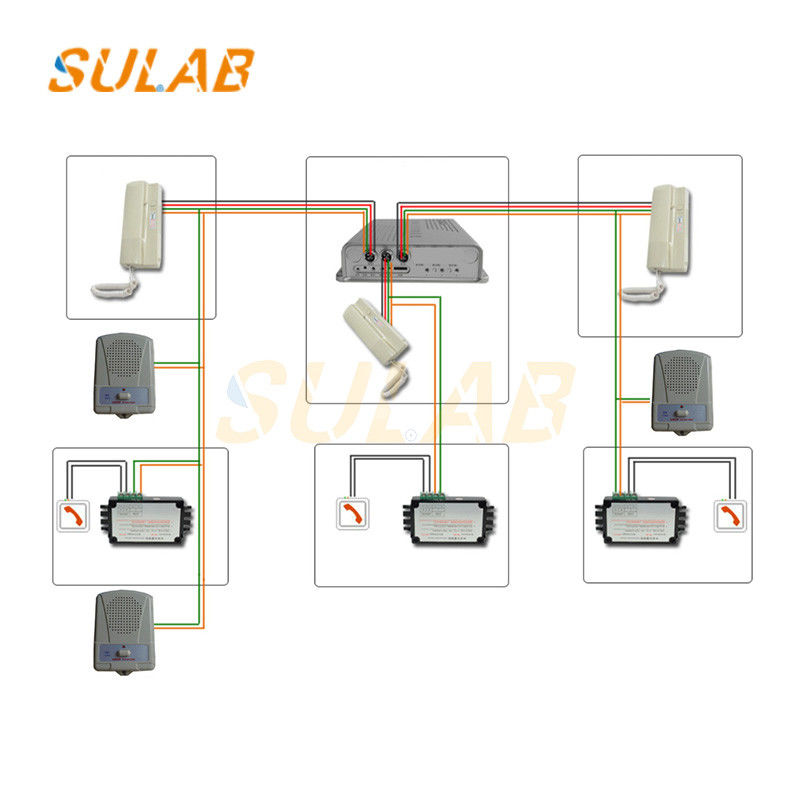

Bağlantı mantığı
Her terminal, bir yıldız veya otobüs ağ topolojisi oluşturmak için otobüs aracılığıyla ana bilgisayara paralel veya seri olarak bağlanır ve herhangi bir terminalin ana bilgisayar veya diğer terminallerle iletişim kurmasını sağlar.
