SULAB XAA25140AFB Paralel Sistemler için Asansör Gidiş Ekran Kartı

Orijinal Yeni Asansör Asansör PCB Aksesuarları Lop Ekran Taşı Asansör Çıkış Ekran Taşı XAA25140AFB

Marka ve Model: Bu ekran paneli OTIS, model XAA25140AFB ve HBP16 seri salon çağrı ekran paneli'ne aittir.
Uygulama: Özellikle paralel asansör sistemleri için uygundur.Asansörün mevcut çalışma durumu ve zemin konumu gibi bilgileri görüntülemek için asansör salon kapısının dışında kurulabilir, ve yolcuların asansörü araması için bir çağrı düğmesi sağlar.
Fonksiyonel Özellikleri: Düğme girişleri yoluyla yolcu çağrı sinyallerini alarak, bir mikrodenetleyici (MCU) aracılığıyla işleme sokarak çalışır.ve bir iletişim arayüzü aracılığıyla asansörün ana denetleyicisine iletmekAyrıca, ekranı güncellemek için ana denetleyiciden mevcut asansör katı ve seyahat yönü gibi verileri alır.

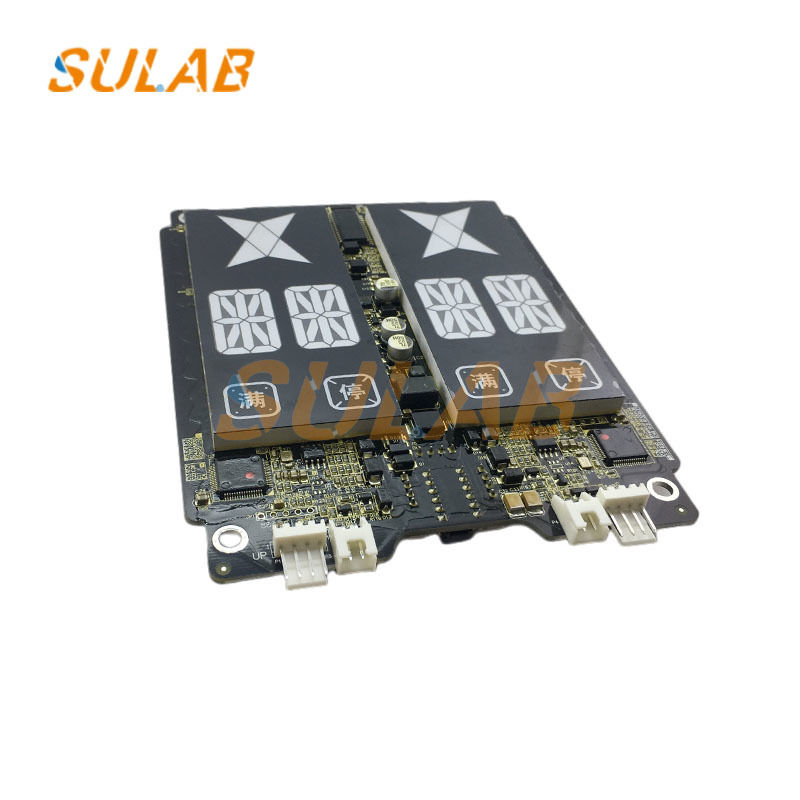

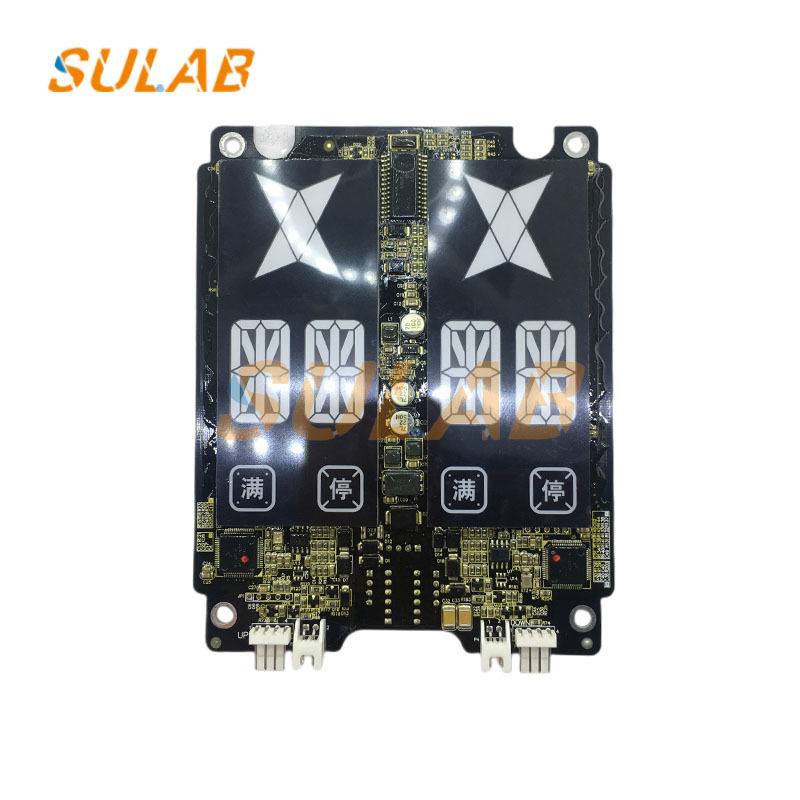

Görünüm: Ekran paneli, kat numaralarını ve yön oklarını göstermek için LED dijital tüp veya nokta matris ekranı bulunan siyah bir devre kartıdır.Ayrıca yolcu ve ilgili devre bileşenleri tarafından basılan çağrı düğmesi.

Hazırlık: Kurulacak asansör modelinin salon çağrı ekran paneli ile eşleştiğini doğrulayın.Salon çağrı panelini ve aksesuarlarını hazırlayınAyrıca, tornavida ve elektrikli matkap gibi temel aletlerin yanı sıra ölçüm bandı gibi ölçüm aletlerini de hazırlayın.Asansör çubuğunun kurulumu engelleyebilecek engellerden temiz olduğundan emin olun..
Kurulum yerini belirleyin: Asansörün tasarım çizimlerine veya kurulum kılavuzuna göre, koridor çağrı paneli genellikle asansör koridor kapısının yanına kurulur, 1.2-1.Yer seviyesinden 4 metre yukarıda, panel kenarı iniş kapısı kenarından 200-300 mm uzaklıkta. Grup kontrollü asansörler için çağrı paneli iki asansör arasında kurulmalıdır. Kullanım kolaylığı, güvenlik ve estetiği dikkate alın,ve çarpışmaya eğilimli yerlerde kurulumdan kaçının.
Ön sondaj: Bir ölçüm aleti kullanarak salon çağrı paneli için montaj deliklerini işaretleyin, ardından elektrikli bir matkapla önceden sondaj yapın.Döşeme derinliği ve çapına dikkat et, vidalar güvenli bir şekilde salon çağrı panelini bağlayabilir.
Hall çağrı panelini sabitlemek: Hall çağrı panelini önceden delinen deliklere yerleştirin ve vidalarla sabitleyin.düzgün kurulum sağlamak için duvara dik koridor çağrı panelini tutmak için bir seviye kullanın.
Bağlantı Kablolama: XAA25140AFB salon çağrı paneli bir iletişim kablosu gerektirir.Panelin üreticinin talimatlarına göre doğru bir şekilde bağlanmasıEğer salon çağrı paneli harici bir güç kaynağı gerektiriyorsa, güç kablosunu bağlayın.Asansörün güç kaynağını bağlamadan önce her zaman ayırın., ve uygun yalıtım sağlamak.
Fonksiyonel Test: Kurulumdan sonra asansörün güç kaynağını geri yükleyin ve birden fazla test yapın.Yer ekranının düzgün çalışıp çalışmadığını ve herhangi bir arıza alarmının mevcut olduğunu kontrol edin.. Herhangi bir sorun tespit edilirse, hemen kablo sorunları çözün veya kurulum prosedürlerini tekrar kontrol edin.
