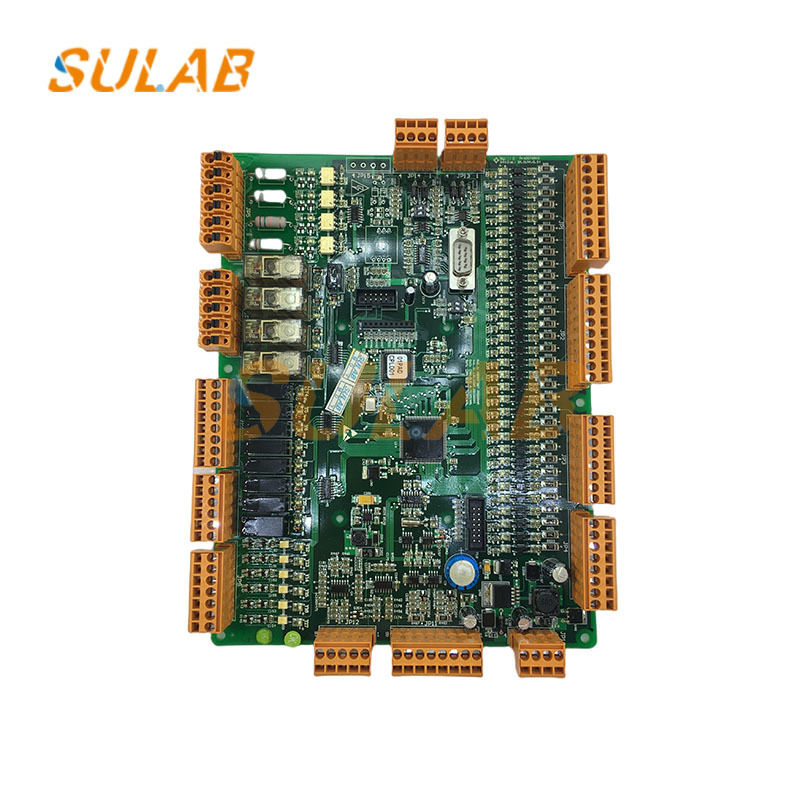

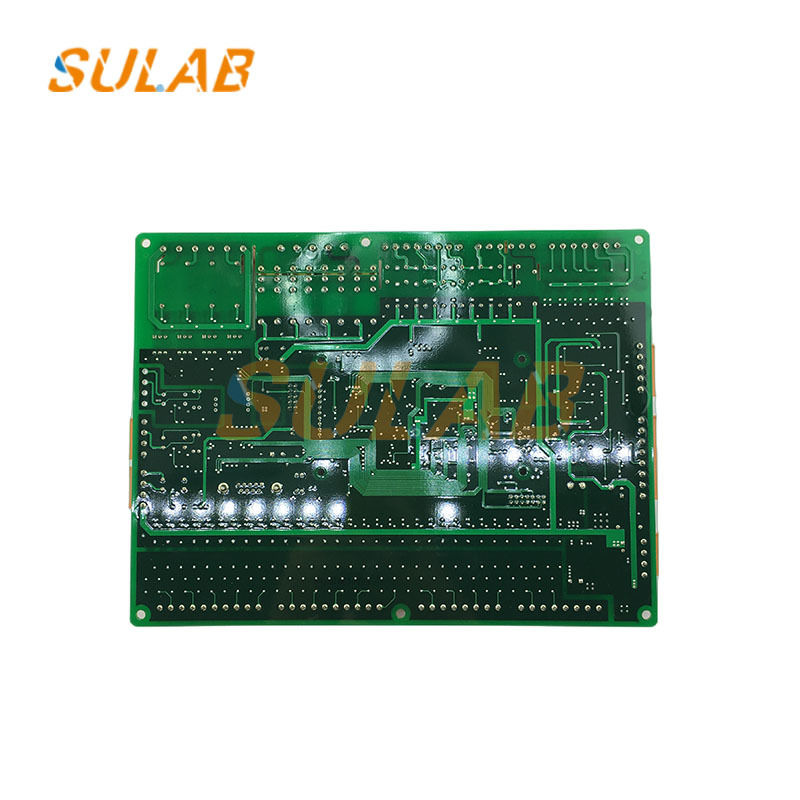

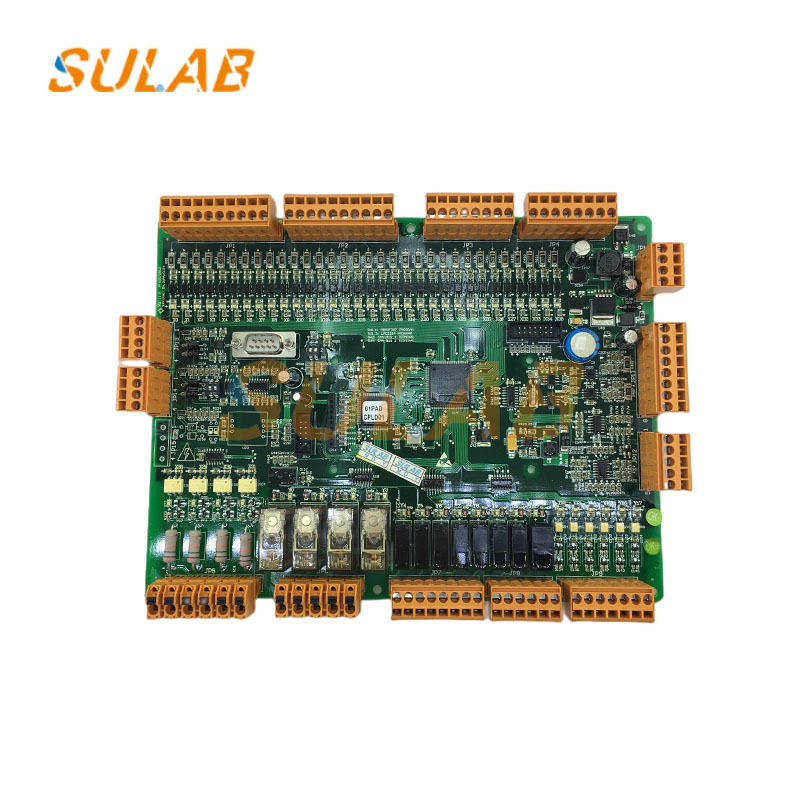

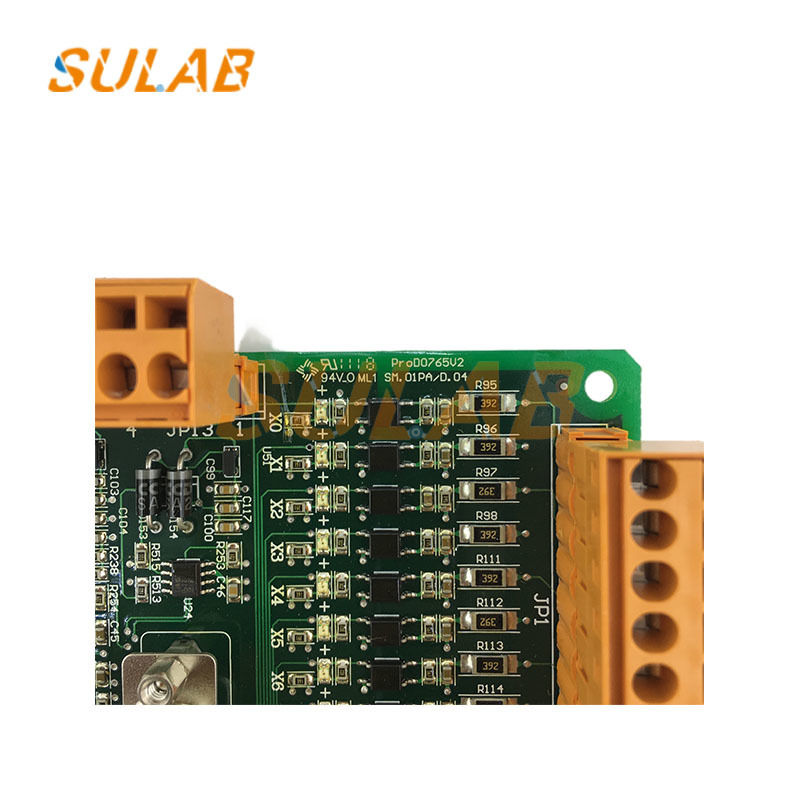

SULAB SM.01PA Asansör Ana PCB Kartı (CAN Veriyolu İletişimli)

Asansör Ana PCB Kartı, Ana Kart, Asansör Ana Paneli, Asansör Kontrol Kartı, Asansör Parçaları PCB Kartı, Step Motor Ana Kartı, Sürücü Kartı SM.01PA

SM.01PA kartının çekirdeği "komut alımı + sinyal dönüşümü + durum gösterimi"dir. Spesifik fonksiyonları şunlardır:

Komut alımı: Asansör kabininden kat seçme butonu, kapı açma/kapama butonu ve acil durum alarm butonu gibi çalışma sinyallerini alır, analog/dijital sinyalleri Monarch protokolüne uygun iletişim sinyallerine dönüştürür ve bunları asansör ana kontrol kartına iletir.

Durum geri bildirimi: Ana kontrol kartından "kat konumu", "seyahat yönü" ve "kapı durumu (açık/kapalı)" gibi bilgileri alır ve kat göstergesini (dijital tüp/LED ekran gibi), yön göstergesini ve asansör kabinindeki kapı açma/kapama durum ışığını etkinleştirerek yolculara mevcut asansör durumu hakkında geri bildirim sağlar.

Alarm ve arıza geri bildirimi: Asansör kabininde acil durum alarmı (alarm butonu veya mahsur kalan kişi sinyali gibi) tetiklenirse, SM.01PA alarm sinyalini ana kontrol kartına iletir ve ayrıca yolcuları uyarmak için asansör kabininde bir zil veya alarm göstergesi etkinleştirebilir. İletişim adaptasyonu: Komutların ve durum sinyallerinin kararlı bir şekilde iletilmesini sağlamak ve komut kaybını veya gecikmesini önlemek için Monarch özel iletişim veri yolu (CAN veri yolu veya RS485 veri yolu gibi) aracılığıyla ana kontrol kartı ile iletişim kurar.

İletişim Arızası (En Yaygın)
Belirti: İletişim ışığı (COM) kapalı/sürekli yanıyor/anormal şekilde yanıp sönüyor, kabin komutları kaydedilemiyor (düğmelere basıldığında yanıt yok) veya ana kontrol kartı "Kabin Komut Kartı İletişim Arızası" (örneğin Monarch arıza kodu E37) rapor ediyor.
Sorun giderme:
İletişim veri yolunda (CAN-H/CAN-L veya RS485-A/RS485-B) gevşek veya ters kablolama olup olmadığını veya veri yolu kablosunda hasar olup olmadığını kontrol edin (örneğin, kabin kapısı tarafından sıkıştırılma).
İletişim veri yolu voltajını ölçün (normal CAN veri yolu voltajı: CAN-H ≈ 2.5-3.5V, CAN-L ≈ 1.5-2.5V, voltaj farkı ≈ 1V). Voltaj anormal ise, veri yolu kısa devre yapmış olabilir, topraklanmış olabilir veya kart üzerindeki iletişim çipi hasar görmüş olabilir.
Kartın kendisinde bir sorun olup olmadığını (örneğin, yanmış bir iletişim çipi) elemek için SM.01PA kartını aynı modelle değiştirmeyi deneyin.
