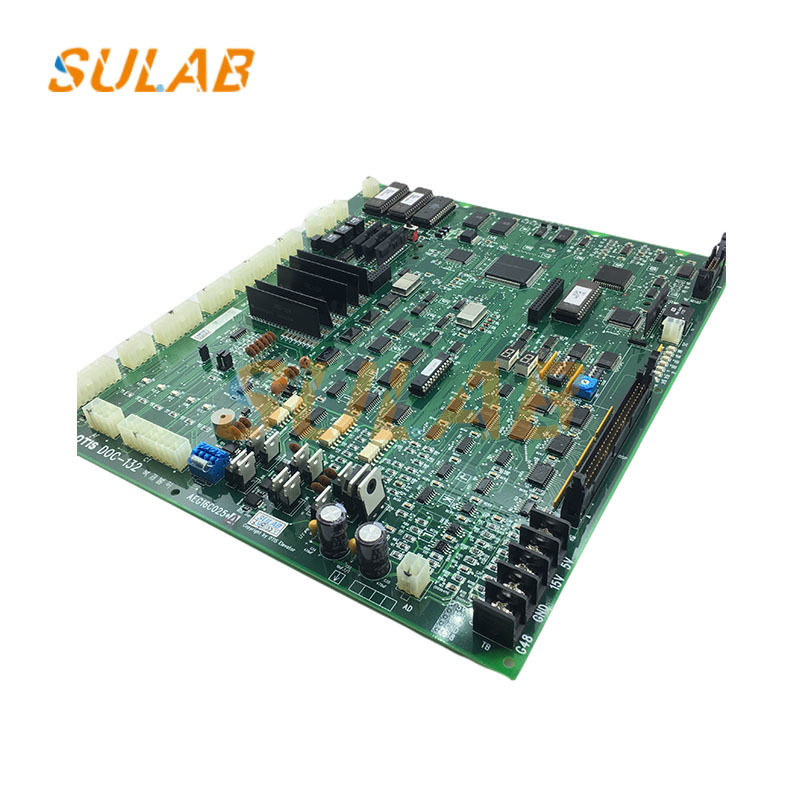

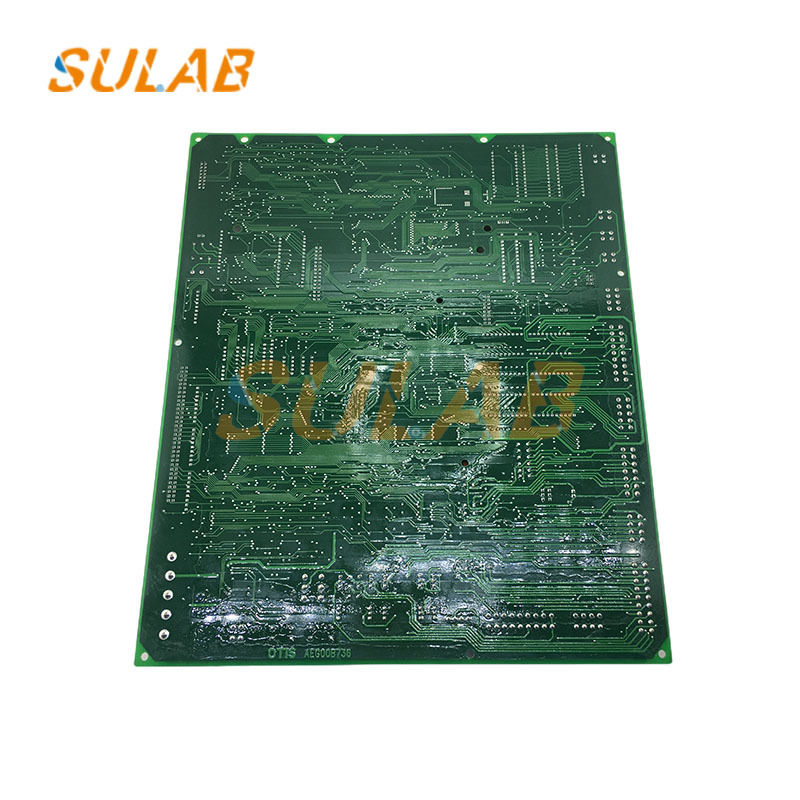

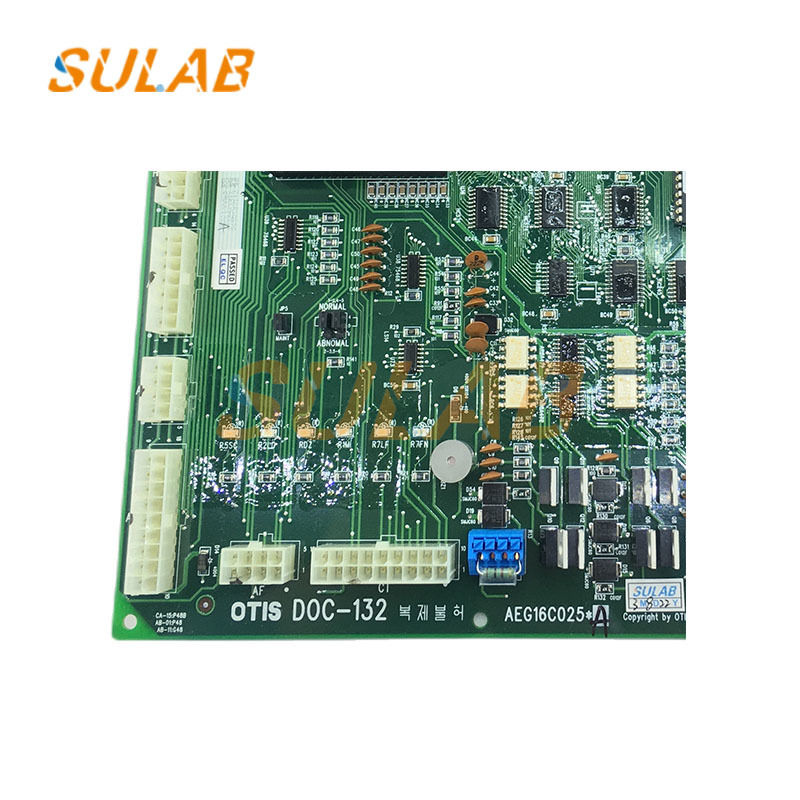

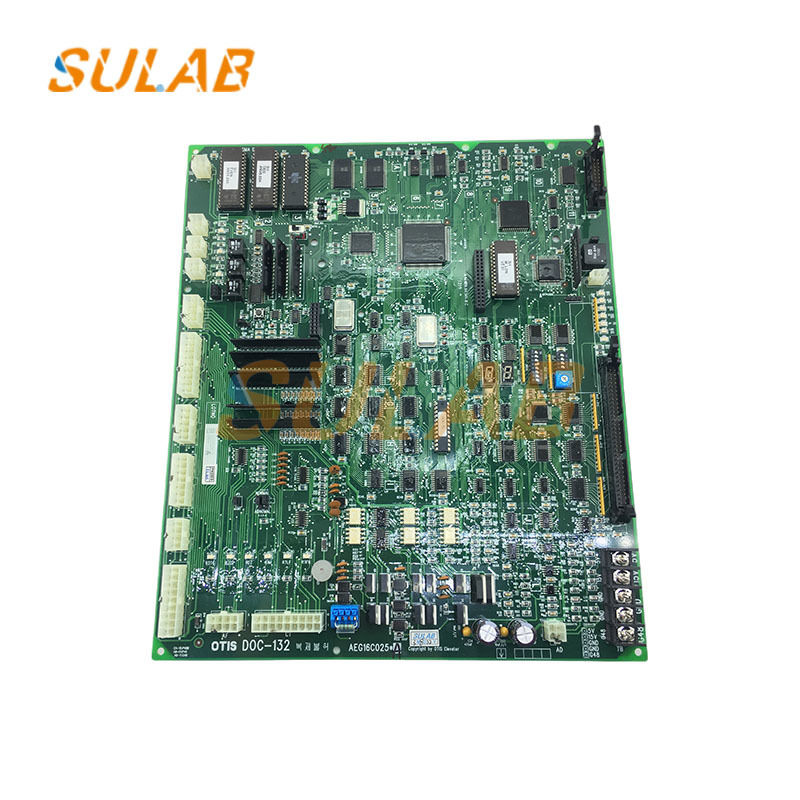

SULAB Asansör Kontrol Tablosu DOC-132 AEG16C025A 24V PCB

Asansör Kontrol Kartı LG PCB Kartı Asansör Anakartı Yüksek Kaliteli Toptan Asansör Anakartı DOC-132 AEG16C025A

Temel Bilgiler: Bu anakart Çin'de üretilmiştir ve bir asansör bileşenidir. Model numarası: DOC-132, ayrıca AEG16C025*A olarak da bilinir, öncelikle konut asansörlerinde ve diğer uygulamalarda kullanılır.
Fonksiyonel Özellikler: Asansör kontrol sisteminin temel bileşeni olarak, asansör çalışmasını kontrol etme, güvenlik koruması ve sinyal iletimi gibi önemli işlevleri yerine getirir. Kat yüksekliği ölçümü, manuel LRT çalışması, POSI test modu, %110 kesme modu ve CRT verilerinin sıfırlanması gibi işlevleri sağlar. Ayrıca motor aşırı akım ve aşırı yük koruması, otomatik kabin aydınlatması ve fan kontrolü, baz istasyonu asansör kilidi, uzaktan asansör kilidi arayüzü ve kabin ve kat komut IC kartı kontrolü sağlayabilir.
Yaygın Arızalar ve Belirtiler: Bu anakart arızalandığında, asansör çalışmaya başlayamayabilir veya çalışma sırasında sık sık durabilir, komut sinyalleri kaybolabilir veya yanlış yorumlanabilir, güvenlik koruma cihazları düzgün çalışmayabilir ve ekran bozuk veya boş görünebilir.

Anakartın konumlandırılması ve sabitlenmesi

Kontrol kabinindeki belirlenen montaj deliklerine göre, anakartı montaj braketine sıkıca yerleştirin. Anakart konektörlerinin (güç konektörü, iletişim konektörü ve G/Ç konektörü gibi) kolay kablolama için yönlendirildiğinden ve kabloların aşırı bükülmediğinden emin olun.

Sağlanan vidaları çapraz olarak eşit şekilde sıkın (tork kılavuza uygun olmalıdır. Çok gevşek bir vida zayıf temasa neden olabilirken, çok sıkı bir vida anakart PCB'sine zarar verebilir). Montaj yüzeyi düzensizse, tesviye için yalıtım pulları takın.

Kabloyu bağlama (temel adım)

Güç kaynağını bağlama: Anakartın güç konektörünü bulun (genellikle "DC24V," "GND," veya "AC110V" olarak işaretlenmiştir; ayrıntılar için kılavuza bakın). Giriş voltajının anakartın gereksinimlerini karşıladığını doğrulamak için bir multimetre kullanın (çoğunlukla DC24V ± %5). Pozitif ve negatif kutupları doğru bağlayın (yanlış bağlamak anakartın güç modülüne zarar verebilir). İletişim veri yolu bağlantısı: Ana kart ile asansör kontrol paneli ve kat çağırma paneli arasındaki iletişim hatlarını (RS485 veya özel bir veri yolu gibi) bağlayın. "A" ve "B" hatlarını veya "CAN-H" ve "CAN-L" hatlarını ayırt edin, güvenli bağlantılar sağlayın ve paraziti azaltmak için kalkanı bir uçtan topraklayın.
G/Ç arayüzü bağlantısı: Güvenlik devresi, kapı kilidi sinyali, limit anahtarı, kontaktör geri bildirimi ve diğer devreler için giriş ve çıkış hatlarını kılavuzdaki pinout'a göre bağlayın. Her kablo, çıplak tellerden kaynaklanan kısa devreleri önlemek için terminale sıkıştırılmalıdır. Kablolamadan sonra, kabloları kablo bağları ile düzenleyin ve yüksek voltajlı kablolardan (motor kabloları gibi) ayrı olarak bağlayın.
Topraklama: Ana kartın toprak terminali ("PE" veya bir "toprak sembolü" ile işaretlenmiştir) sarı-yeşil iki renkli bir tel ile kontrol kabini toprak barasına bağlanmalıdır. Topraklama direnci, statik elektrik veya sızıntıdan kaynaklanan ana kart hasarını önlemek için ≤4Ω olmalıdır.
