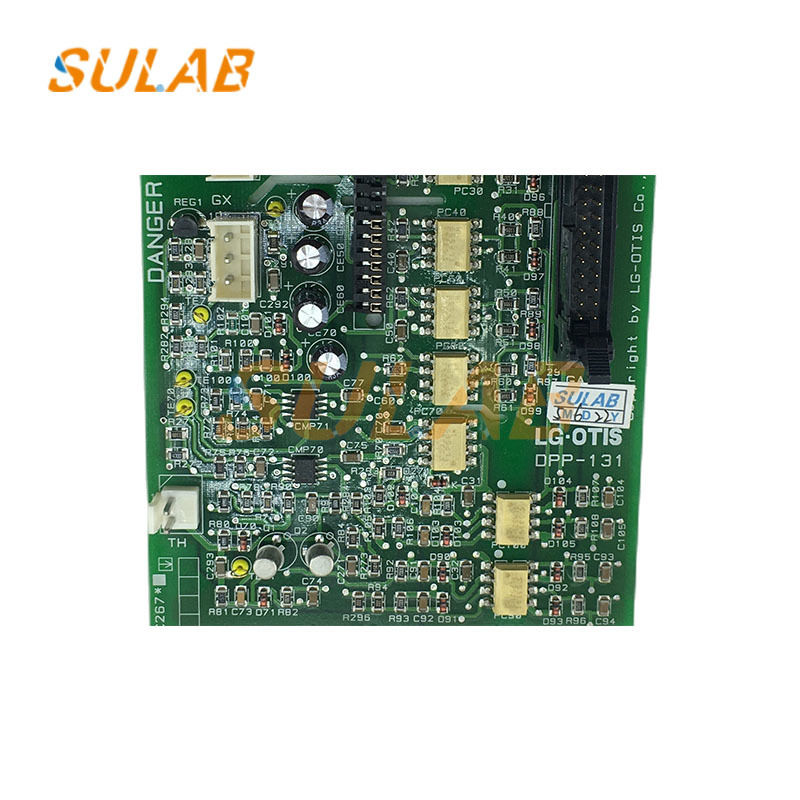

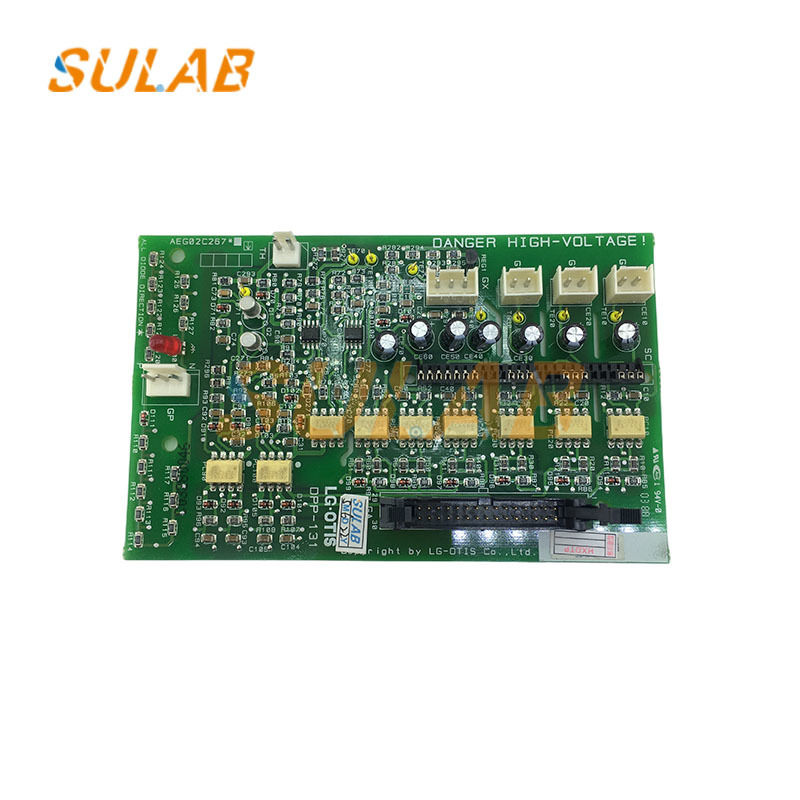

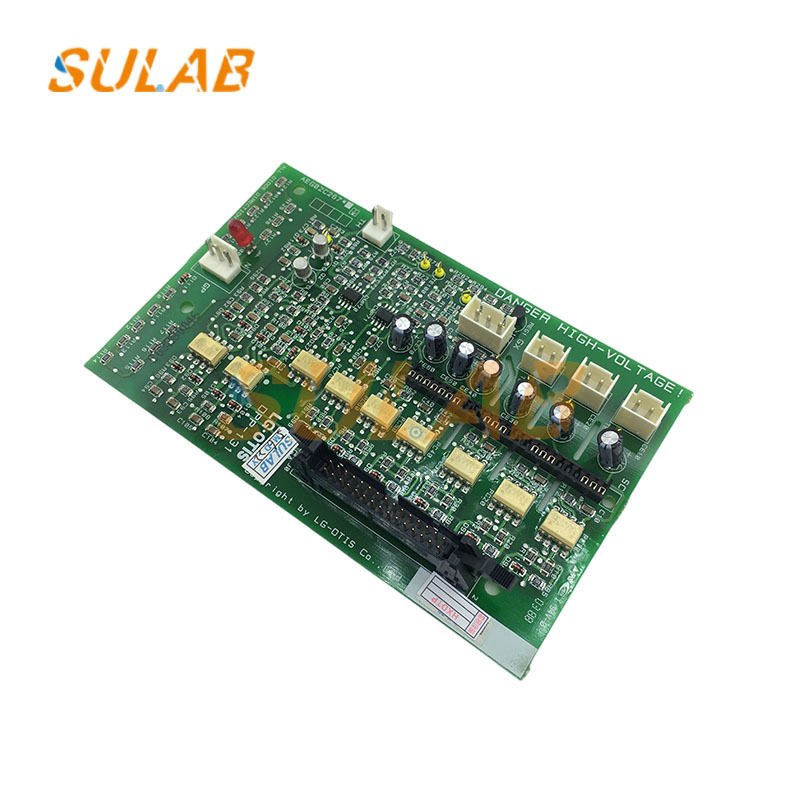

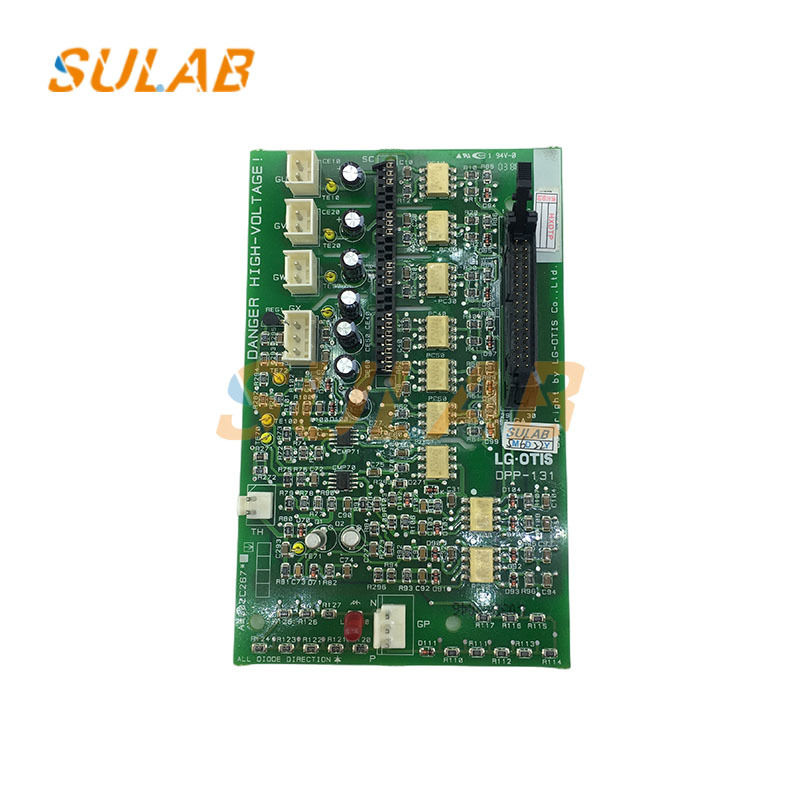

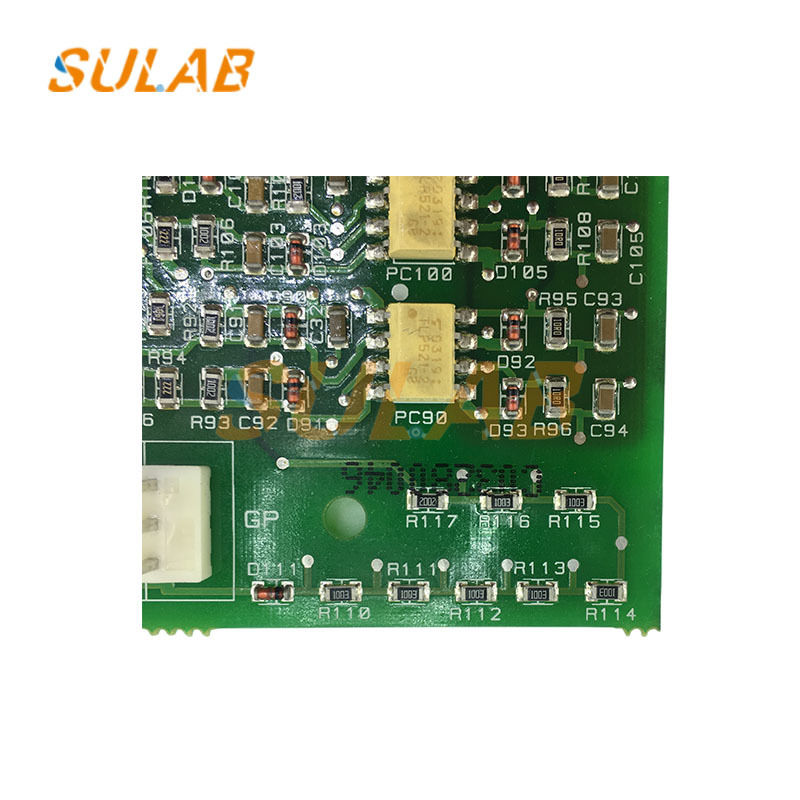

SULAB Kapı Motoru Kontrolü için Asansör Şoför Kurulu DPP-131 AEG02C267

SIGM asansör ana kartı asansör aksesuarları sürücü kartı LG asansör modülü sürücü kartı SIGMA PCB asansör modülü sürücü kartı DPP-131 AEG02C267

Kapı Motoru Çalışma Kontrolü
Asansör ana kartından (yukarıda bahsedilen DOC-132 ana kartı gibi) "aç/kapat" komutlarını alarak kapı motorunu ileri ve geri yönde döndürür, böylece kabin kapısının ve kat kapısının sorunsuz açılıp kapanmasını sağlar.
Aşamalı kapı motoru hız ayarını destekler: İlk açma/kapama aşamasında hızlanma, ara aşamada sabit hız ve son konuma yaklaşırken yavaşlama, kapıya çarpmayı önler ve çalışma gürültüsünü azaltır.
Güvenlik Koruması
Sıkışma önleme koruma bağlantısı: Kapı motoru ışık perdesinden (Otis ışık perdesi gibi) ve güvenlik dokunmatik panelinden sinyaller alır. Kapı kapanma işlemi sırasında bir engel (bir kişi veya nesne gibi) algılanırsa, kapı motoru derhal tersine döner ve sıkışmayı önlemek için kapıyı açar.
Aşırı akım/aşırı yük koruması: Kapı motoru sıkışırsa (bozulmuş bir kapı rayı veya kapıya sıkışmış yabancı cisimler gibi), aşırı akıma neden olur, kontrol kartı motorun yanmasını veya kontrol kartına zarar gelmesini önlemek için motora giden gücü keser.
Kapı varış tespiti: Kapı motoru konum sensörü (bir fotoelektrik anahtar veya kodlayıcı gibi) kapının tamamen açık/kapalı durumunu algılar ve asansör ana kartına bir sinyal geri bildirimi gönderir, kapı tamamen kapanmadığında asansörün çalışmamasını sağlar. Sinyal Etkileşimi ve Durum Geri Bildirimi
Bir iletişim veri yolu (örneğin, RS485, özel kapı operatörü iletişim hattı) aracılığıyla asansör ana kartı (örneğin, DOC-132) ile etkileşim kurar: "kapı tamamen açık/kapalı" ve "kapı arızası" gibi durum bilgilerini gönderir ve "zorla kapı açma/kapama" ve "kapı operatörü hız parametreleri" gibi komutlar alır.
Dahili gösterge ışıkları (örneğin, güç, çalışma ve arıza), kontrol kartının çalışma durumu hakkında sezgisel geri bildirim sağlar (örneğin, arıza ışığı bir arıza durumunda sürekli yanar veya yanıp söner).

Ön Kurulum Hazırlığı
Güvenlik Önlemleri: Asansörün ana güç kaynağını ve kapı operatörünün güç kaynağını kesin. "Çalıştırmayın" uyarı işaretini asın. Kontrol kartı çipine statik elektriğin zarar vermesini önlemek için bir antistatik bileklik takın.
Uyumluluk Doğrulaması: Model uyumsuzluğundan kaynaklanan arızaları önlemek için kontrol kartı modelinin (DPP-131 AEG02C267) kapı operatörü motor modeli ve asansör ana kartı (örneğin, DOC-132) ile eşleştiğini doğrulayın.
Görünüm Kontrolü: Kontrol kartının fiziksel hasar (çip kaybı, kapasitör şişmesi veya oksitlenmiş terminaller gibi) ve kapı operatörü motor kablolarının hasarsız olup olmadığını kontrol edin.
Kurulum Prosedürleri
Kontrol Kartını Sabitleme: Kontrol kartını kapı operatörü kutusunda sağlanan brakete takın ve sağlanan vidalarla sabitleyin (tork 3-5 N·m; PCB'ye zarar vermemek için aşırı sıkmaktan kaçının). Isı dağıtım deliklerinin tıkanmadığından emin olun.
