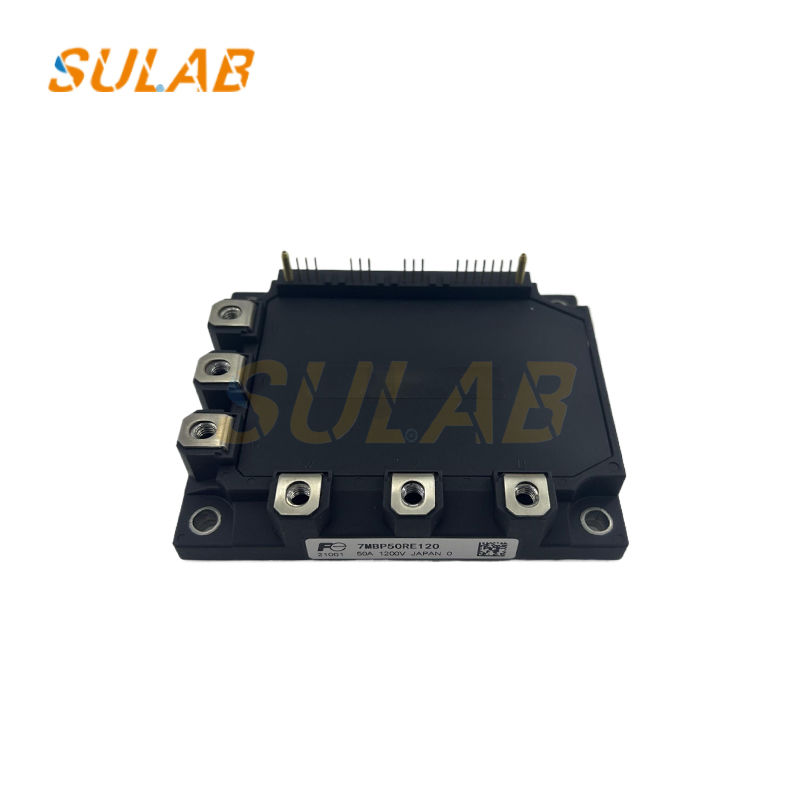

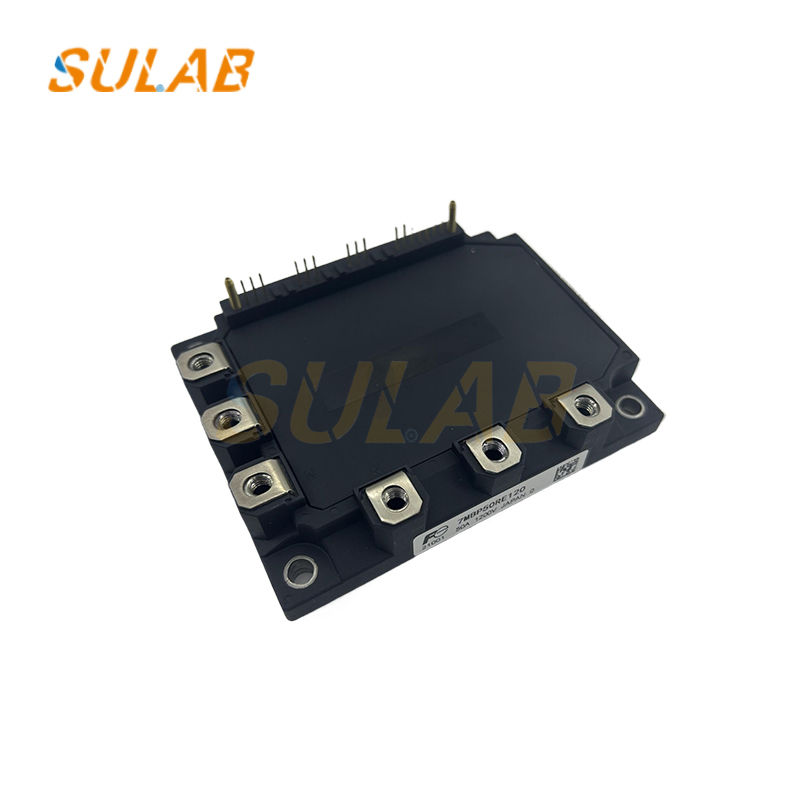

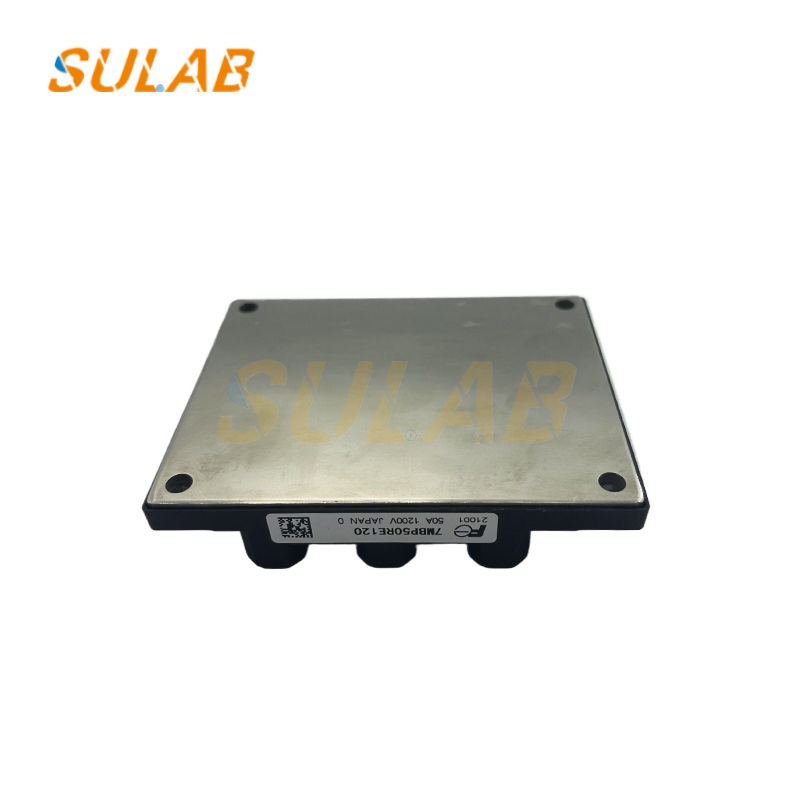

SULAB Asansör IGBT Modülü 7MBP50RE120 1200V 50A Sürücü

Asansör Igbt Modül Sürücü Modülü İthal Yeni Orijinal Güç Modülü Mükemmel Kalite 7MBP50RE120

Temel Parametreler:
Kollektör-Emiter Gerilimi (Vces): 1200V
DC Kollektör Akımı (Ic): 50A
1ms Kollektör Akımı (Icp): 100A
Kollektör Güç Tüketimi (transistör başına): 300W
Çalışma Kasa Sıcaklığı (Topr): -20°C ila 100°C
Depolama Sıcaklığı (Tstg): -40°C ila 125°C
Özellikler:
Sıcaklık Koruması: Cihazın güvenli bir çalışma sıcaklığı aralığında kalmasını sağlamak ve aşırı ısınma hasarını önlemek için IGBT bağlantı sıcaklığını doğrudan izler.
Düşük Güç Kaybı ve Yumuşak Geçiş: Optimize edilmiş anahtarlama performansı kayıpları azaltır ve daha yumuşak anahtarlama geçişleri sağlar, böylece enerji verimliliğini artırır.
Yüksek Performans ve Yüksek Güvenilirlik: Aşırı sıcaklık koruması, IGBT'nin zorlu çalışma koşulları altında kararlılığını artırır. Entegre kontrol devresi, bileşen sayısını önemli ölçüde azaltarak genel sistem güvenilirliğini artırır.
Alarm Çıkışı: Sistem durumunun kolay izlenmesi ve teşhisi için hem P tarafında hem de N tarafında alarm sinyalleri sağlar.

Güç Dönüşümü ve Kontrolü: Bu modül, DC gücünü üç fazlı AC gücüne dönüştürmek için IGBT'leri ve ilgili sürücü devrelerini entegre eder ve motorlar gibi yüklere değişken frekans ve gerilim gücü sağlar, bu da motor hız kontrolünü sağlar. Örneğin, küçük ve orta ölçekli asansörlerde, 7MBP50RE120 modülü, asansörün çalışma durumuna ve kontrol komutlarına göre motor hızını hassas bir şekilde ayarlar ve asansörün sorunsuz hareket etmesini sağlar.

Enerji Rejenerasyonu ve Enerji Tasarrufu: Bir motor yavaşlarken veya fren yaparken, fazla enerji üretir. 7MBP50RE120 modülü bu enerjiyi elektrik enerjisine dönüştürür ve şebekeye geri besler veya daha sonra kullanılmak üzere depolar, böylece sistemin enerji verimliliğini artırır ve enerji tasarrufu sağlar.

Koruma: Modül, kendisinin ve sistemin güvenli çalışmasını sağlamak için çeşitli koruma özellikleri içerir. Örneğin, aşırı akım koruması (OC), akım nominal değeri aştığında devreyi hızla kapatır ve aşırı akımdan kaynaklanan cihaz hasarını önler. Kısa devre koruması (SC), kısa devre arızalarına derhal yanıt verir ve ekipman hasarını önler. Sürücü güç kaynağı düşük gerilim koruması (UV), sürücü güç kaynağı gerilimi çok düşük olduğunda modülü kapatır ve yetersiz gerilim nedeniyle modül arızalarını önler. Aşırı sıcaklık koruması (OH), IGBT bağlantı sıcaklığını doğrudan izler ve sıcaklık çok yüksek olduğunda otomatik olarak korumayı tetikler, aşırı ısınmadan kaynaklanan cihaz arızasını önler.

Arıza Teşhisi ve Alarm: 7MBP50RE120 modülü hem P tarafında hem de N tarafında alarm sinyalleri sağlar. Modül bir arıza veya anormallik algıladığında, ilgili bir alarm sinyali yayar ve personelin sistem durumunu derhal izlemesini ve arıza teşhisi ve onarımını yapmasını sağlar.

Basitleştirilmiş Sistem Tasarımı: Modül yerleşik sürücü ve koruma devrelerine sahip olduğundan, çevresel devrelerin tasarımı büyük ölçüde basitleştirilir, kontrol devresi bileşenlerinin sayısı azaltılır, sistem karmaşıklığı ve maliyeti azaltılır ve genel sistem güvenilirliği artırılır.
