SIGMA DCD-23 S2.1 Elevator Door Operator Controller Board with 24V DC Input and 400W Continuous Output

SIGMA DCD-23 S2.1 Asansör Kapı Operatörü Kontrol Kartı, 24V DC Giriş ve 400W Sürekli Çıkış

Ürünler - asansör yedek parçaları
  • Vurgulamak

    SIGMA DCD-23 S2.1 Asansör Kontrol PCB'si

    ,

    24V DC Girişli Kapı Operatörü Kartı

    ,

    400W Sürekli Çıkışlı Asansör Kapı Operatörü Kontrol Kartı

  • Tip
    Asansör Kapı Operatörü Kontrol Kartı
  • Ürün adı
    SIGMA DCD-23 S2.1 Asansör Kapı Operatörü Kontrol Kartı
  • Garanti Zamanı
    6 ay
  • Toplu taşıma
    Müşterilerin Talebi, DHL TNT FEDEX UPS, Deniz Teslimatı
  • Uygulama
    Asansör parçaları
  • İş türü
    üretici
  • Anahtar Kelimeler
    LG-Sigma DCD-23 Kapı Makinesi PCB - Yüksek Performanslı Asansör Kapı Kontrol Kartı - AEG09C220B KAA2
  • Marka adı
    SIGMA
  • Model numarası
    DCD-23 S2.1 AEG09C220B
  • Min sipariş miktarı
    1
  • Teslim süresi
    3-5 iş günü
  • Ödeme koşulları
    D/A,D/P,T/T,Western Union,MoneyGram

SIGMA DCD-23 S2.1 Asansör Kapı Operatörü Kontrol Kartı, 24V DC Giriş ve 400W Sürekli Çıkış

Fiyat Al Şimdi başvurun
SIGMA DCD-23 S2.1 Asansör Kapı Operatörü Kontrol Kartı - AEG09C220B KAA24350AAB

SIGMA DCD-23 S2.1 Kapı Operatörü Kartı - Orijinal Asansör Yedek Parçası AEG09C220B

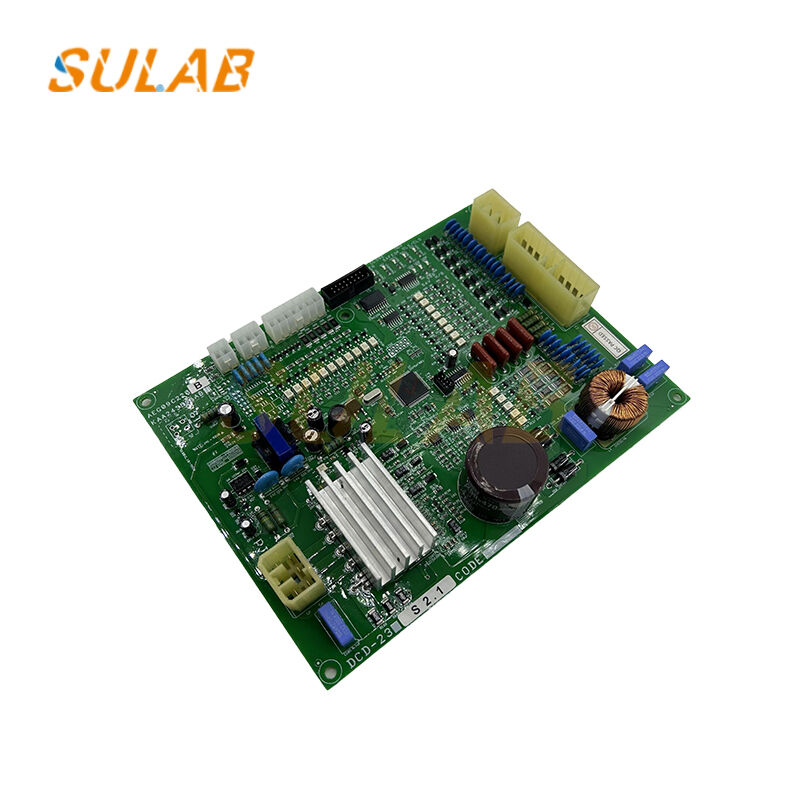

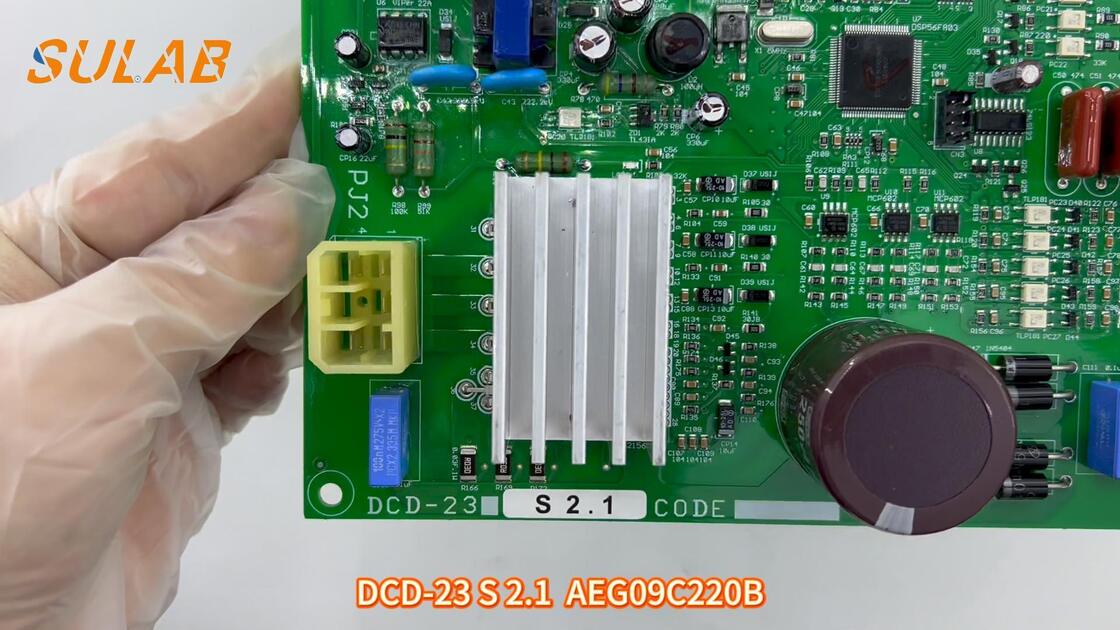

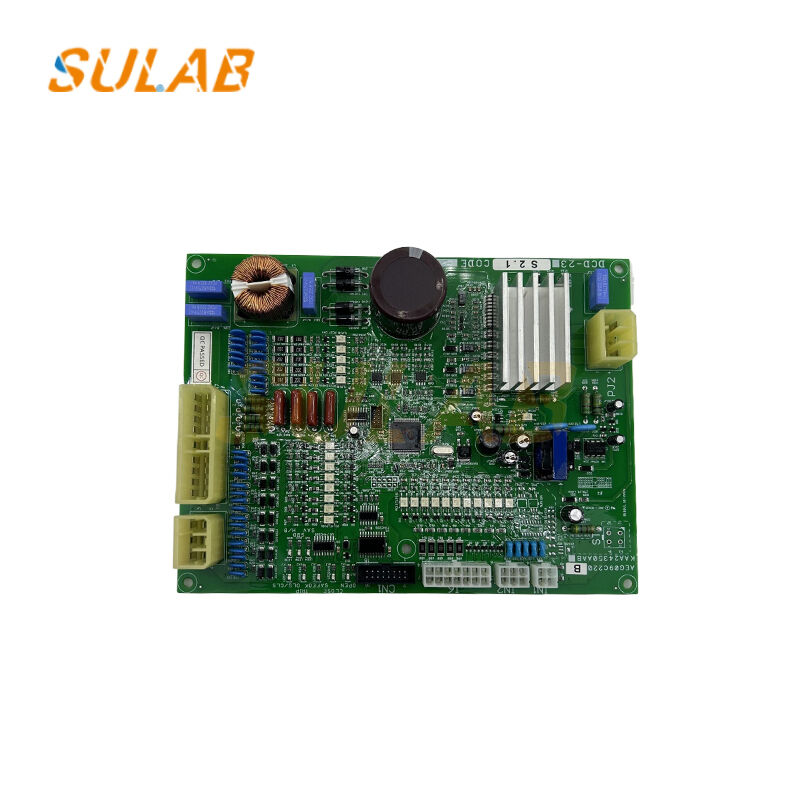

SIGMA DCD-23 S2.1 Asansör Kapı Operatörü Kartı (Parça No. AEG09C220B / KAA24350AAB), asansör kapı sistemlerinin hassas ve güvenilir çalışması için tasarlanmış kritik bir kontrol bileşenidir. Bu yüksek performanslı PCB, kapı motoru kontrolü için merkezi işlem birimi olarak hizmet eder ve LG-Sigma asansör kurulumlarında kapıların sorunsuz, güvenli ve verimli bir şekilde açılıp kapanmasını sağlar.

Gelişmiş mikroişlemci teknolojisiyle tasarlanan DCD-23 kartı, kapı hızı profillerini, konum geri bildirimini, tork kontrolünü ve güvenlik izlemeyi yönetmek için asansör kontrol sistemleriyle sorunsuz bir şekilde entegre olur. Sağlam tasarımı ve kanıtlanmış güvenilirliği, onu bakım ve modernizasyon projeleri için vazgeçilmez bir yedek parça haline getirir.

Teknik Özellikler
Model Numarası DCD-23 S2.1
Parça Numaraları AEG09C220B, KAA24350AAB
Kart Tipi Kapı Operatörü Kontrol PCB'si
Kontrol Yöntemi Konum Geri Bildirimli VVVF İnverter Kontrolü
Giriş Voltajı 24V DC ±10% (Kontrol Devresi) / 110-220V AC (Güç Devresi)
Çıkış Gücü 400W Sürekli, 800W Tepe (3 sn)
Kontrol Çıkışları 3 Fazlı AC 0-230V, 0-120Hz
Sinyal Girişleri Kapı bölge sensörü, enkoder geri bildirimi, güvenlik kenarı, ışık perdesi
İletişim Arayüzü Asansör kontrolörü entegrasyonu için RS485
Çalışma Sıcaklığı -10°C ila +60°C
Koruma Sınıfı IP20 (kontrol kartı), muhafaza içinde kurulduğunda IP54
Boyutlar 200mm × 150mm × 40mm (U×G×Y)
Ağırlık 0,68 kg
Sertifikalar CE, UL 508, ISO9001
Uygulamalar ve Uyumluluk

Şunlar için uygundur:

  • LG-Sigma DSS, DI/DS serisi asansörler
  • Kapı operatörleri: SAV1, SBD1, SDC, SDC-V modelleri
  • AC indüksiyon veya PM motorlu kat kapı sistemleri
  • Yeni kurulumlar ve modernizasyon projeleri

Uyumlu Asansör Modelleri:

  • SIGMA DSS-1, DSS-2 serisi
  • LG DI, DS ticari asansörler
  • SIGMA kapı sistemleri ile özel uygulamalar
Kurulum ve Yapılandırma
  1. Montaj: Yeterli havalandırma ile dikey konumda kurun (minimum 50mm boşluk)
  2. Kablolama: Kartla birlikte verilen kablolama şemasını izleyin; uygun topraklama sağlayın
  3. Parametre Ayarı: DOA-100 sunucusu veya SVC Tool Kit (yazılım sürümü 2.1 veya üzeri) kullanın
  4. Motor Otomatik Ayarı: Optimum performans için ilk kurulumda gereklidir
  5. Güvenlik Testi: Devreye almadan önce EN81 standartlarına göre tam kapı çalıştırma testi yapın
Not: Sertifikalı asansör teknisyeni tarafından profesyonel kurulum zorunludur.
