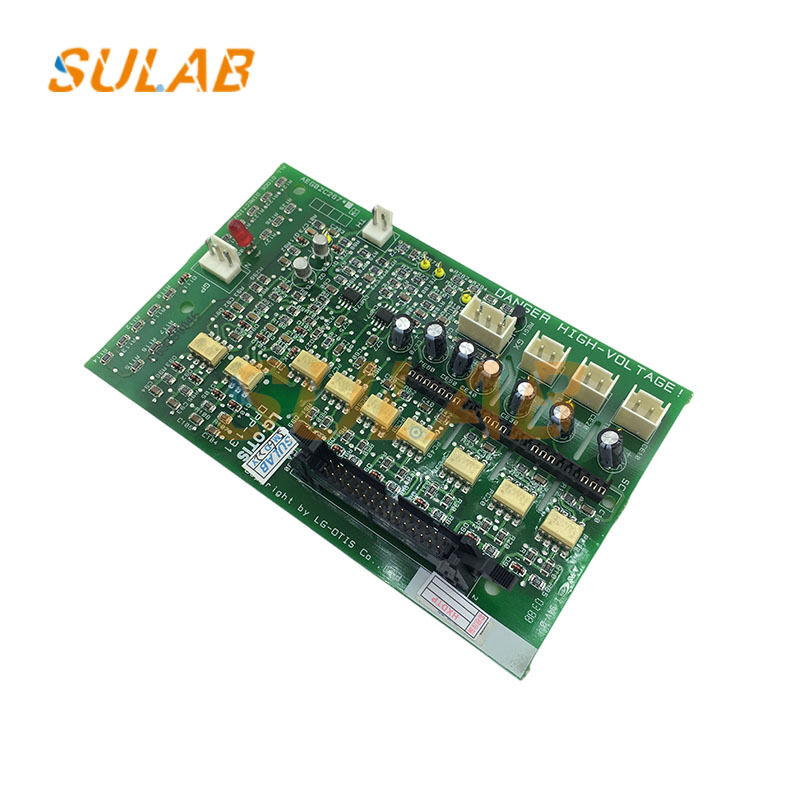

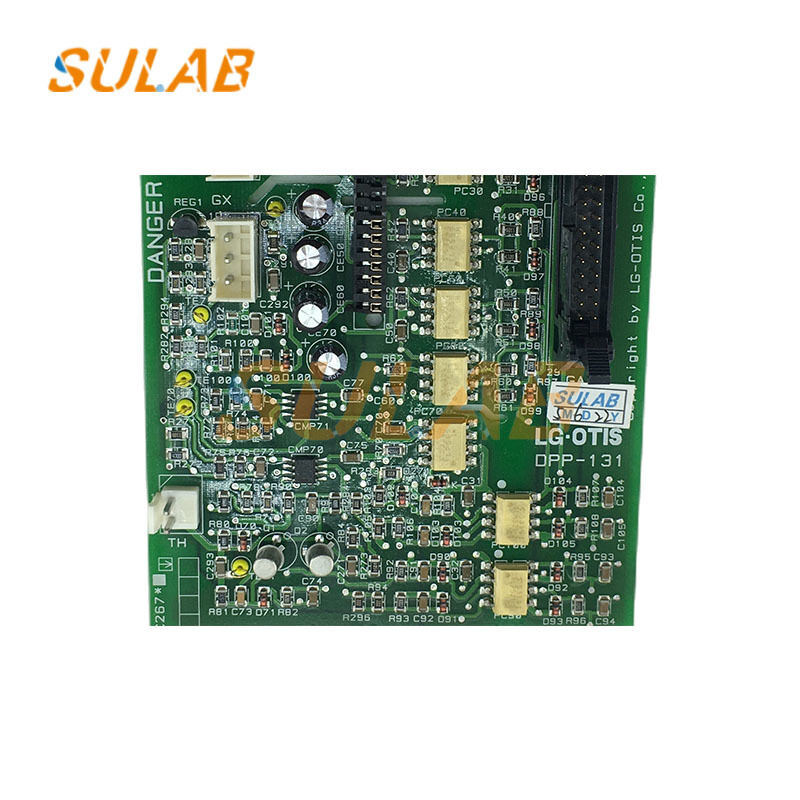

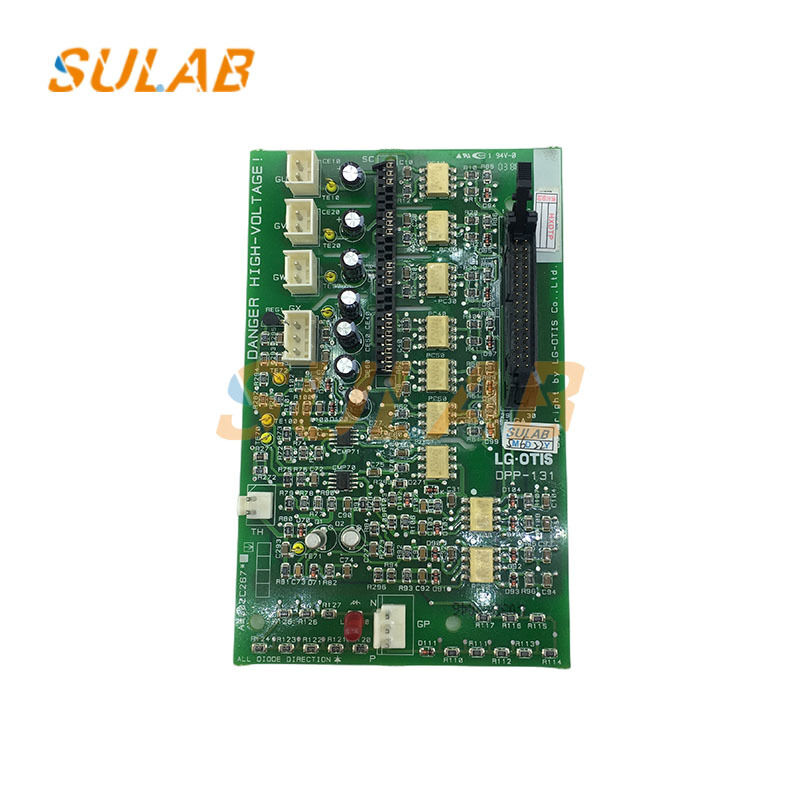

LG Modern Asansör Sürüş Kurulu DPP-131 AEG02C267 çekiş makinesi sürüş kontrolü ve sinyal etkileşimi ile

LG Modern Asansör Sürücü Kurulu Tasarımı, Asansör PCB Modülü Sürücü Kurulu, Asansör Kontrol Kurulu DPP-131 AEG02C267

Temel İşlevler

Çekim makinesi sürüş kontrolü: Çekim makinesi hızını ve torkunu düzenlemek için uyumlu bir değişken frekanslı güç kaynağı kullanır, asansör başlangıcı arasında pürüzsüz geçişleri sağlar.Hızlandırma, sabit hız, yavaşlama ve duraklama, farklı katlar arasındaki operasyonel ihtiyaçları karşılamak.

Sinyal etkileşimi ve komut icrası: Asansörün ana kontrol sisteminden çağrı sinyalleri ve zemin sinyalleri gibi operasyonel komutları alır.Aynı zamanda inverter ve motorun çalışma durumuna geri bildirim sağlarken, tüm bileşenlerin koordineli çalışmasını sağlar.

Çalışma Durumu İzleme ve Koruma: Asansör çalışması sırasında gerçek zamanlı olarak voltaj, akım ve sıcaklık gibi parametreleri izler.Aşırı akım da dahil olmak üzere çoklu koruma fonksiyonları sağlayanAsansörde herhangi bir anormallik olursa asansörü derhal kapatır ve güvenli çalışmayı sağlar.

Geliştirilmiş İşletim Verimliliği ve Konforu: Kesin değişken frekans kontrolü ile asansör çalışması sırasında enerji tüketimini azaltır, titreşim ve gürültüyü en aza indirir,ve yolcu konforunu arttırır..

Çalışma prensibi

Düzeltme ve filtreleme: Giriş üç fazlı AC gücünü DC gücüne dönüştürür ve filtreleme devresinden DC gücündeki dalgalanmayı azaltır.Sonraki inverter aşamasında sabit bir DC güç kaynağı sağlamak.

Inverter: Ana kontrol sisteminin talimatlarına göre, DC gücü, IGBT gibi güç cihazları kullanarak ayarlanabilir frekans ve voltajla üç fazlı AC gücüne dönüştürülür.çekiş makinesinin motorunu besleyen.

Kontrol Mantığı İşlemleri: Kart üzerindeki mikroprosesör, asansörün çalışma durumuna ve talimatlarına göre hız ve tork gibi kontrol mantığı işlemlerini gerçekleştirir.Değiştiricinin devresinin çıkışını ayarlamak için karşılık gelen kontrol sinyallerini çıkarmak, hassas bir hız düzenlemesi elde eder.

Geri bildirim ve ayarlama: Kodlayıcılar gibi geri bildirim cihazları aracılığıyla çekiş makinesinin hızı ve konumu gibi bilgileri alır, ayarlanmış değerlerle karşılaştırır,ve asansör çalışmasının doğruluğunu ve istikrarını sağlamak için gerçek zamanlı olarak çıkışı ayarlar.
