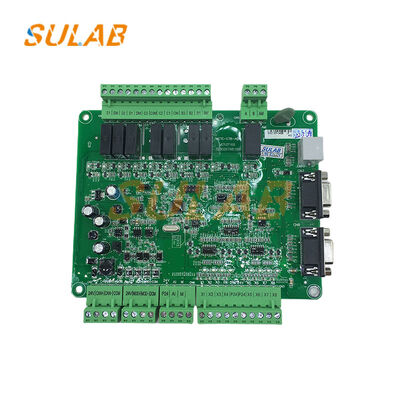

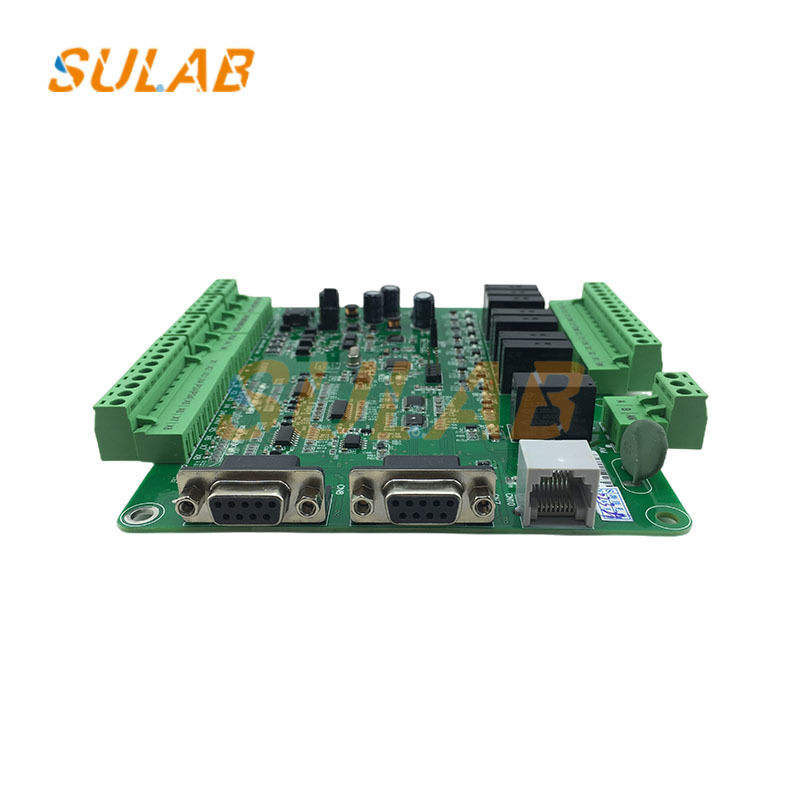

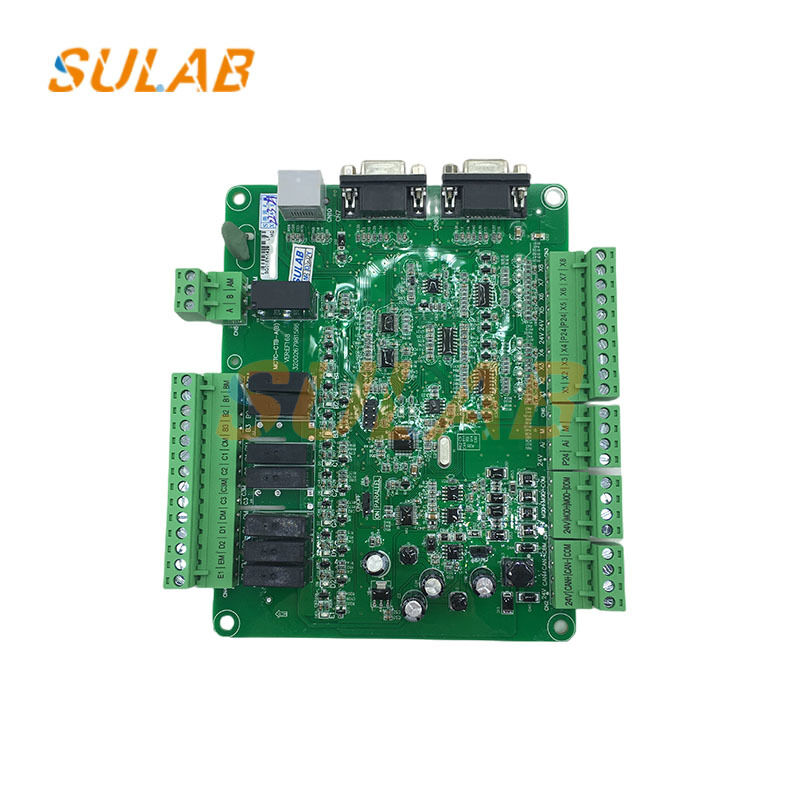

Sinyal Merkezi Toplama Asansör PCB Kartı, CAN Bus İletişimi ve Tartım Güvenlik Mantık Kontrol Kartı MCTC-CTB-A

Asansör İnvertör Ana Kart Monarch Asansör Parçaları, Asansör Araba Üstü İletişim Kartı Kontrol Kartı MCTC-CTB-A

Sinyal merkezi toplama: CN3 üzerinden 8 dijital giriş (DI) ile araba üstü güvenlik devresi, kapı kilitleri, limit anahtarları, tam yük/aşırı yük sensörleri vb. gibi anahtar sinyallerini toplar; 1 analog giriş (AI, 0-10V) tartı sensöründen sinyal alır, ön tork telafisi için veri sağlar ve kalkış konforunu artırır.
Yük tahrik kontrolü: Standart 7 röle çıkışı (9'a genişletilebilir) araba kapı motoru, aydınlatma, fan, alarm cihazı vb. gibi ekipmanları sürerek, araba ekipmanlarının mantıksal kontrolünü ve durum geçişini gerçekleştirir.
CAN bus iletişimi: Çalışma komutları, durum geri bildirimi ve arıza bilgileri için CAN+/- üzerinden ana kontrol kartı (MCB) ile gerçek zamanlı etkileşim, Monarch seri iletişim mimarisine uyum sağlar, şaft kablolarını azaltır ve sinyal güvenilirliğini artırır.

Tartım ve Güvenlik Mantığı: Ön tork telafisi ve tam yük/aşırı yük korumasını uygulamak için tartım sinyallerini işler; arıza durumunda yolcu güvenliğini sağlamak için çıkışı derhal keserek ve arızaları rapor ederek güvenlik devresi kontakları ile kilitlenir.
Komut ve Ekran Arayüzü: Kat kayıt ve kapı açma/kapama komutlarını ileterek ve insan-makine etkileşim deneyimini geliştirmek için çalışma durumunu ve arıza kodlarını eşzamanlı olarak görüntüleyerek araba kontrol paneline (CCB) ve kat çağrı paneline (HCB) bağlanır.
