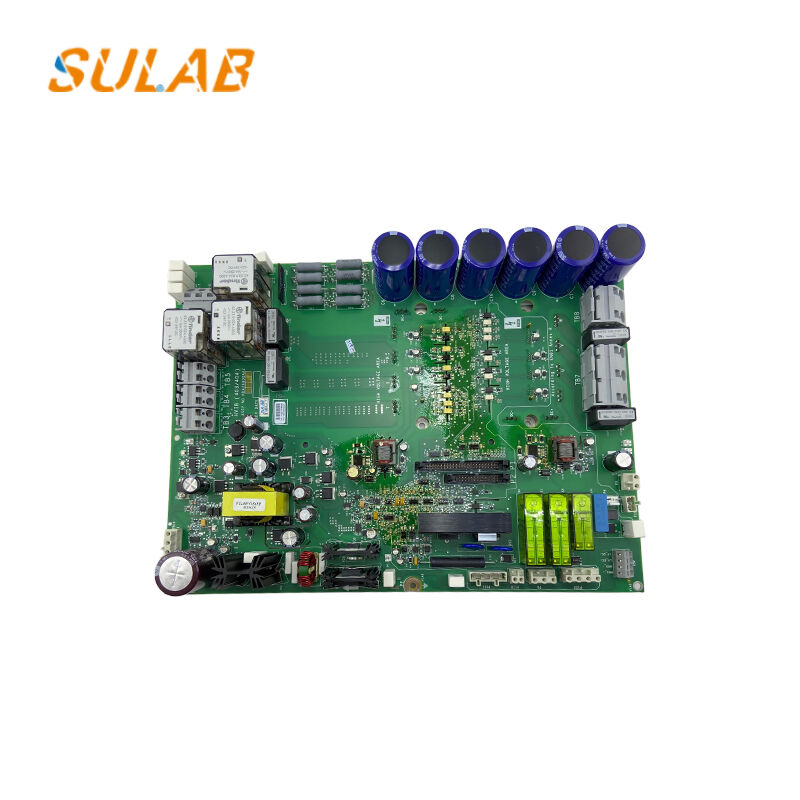

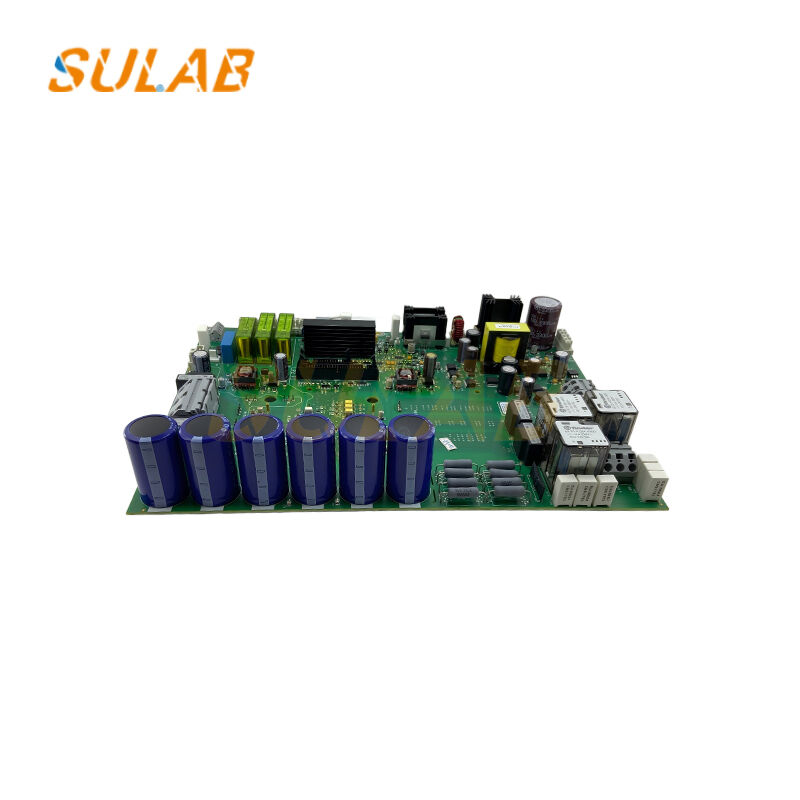

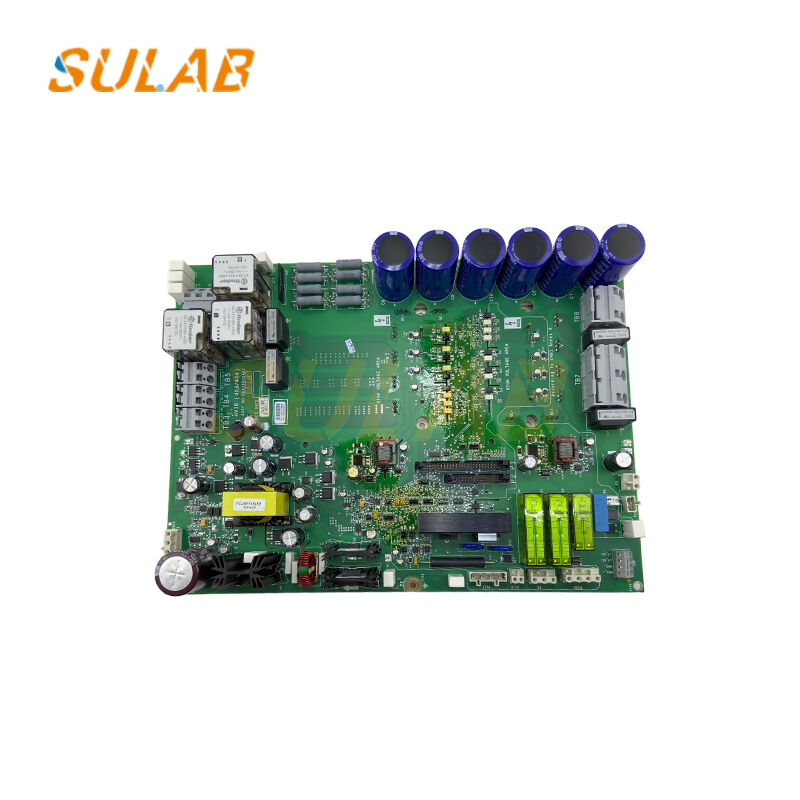

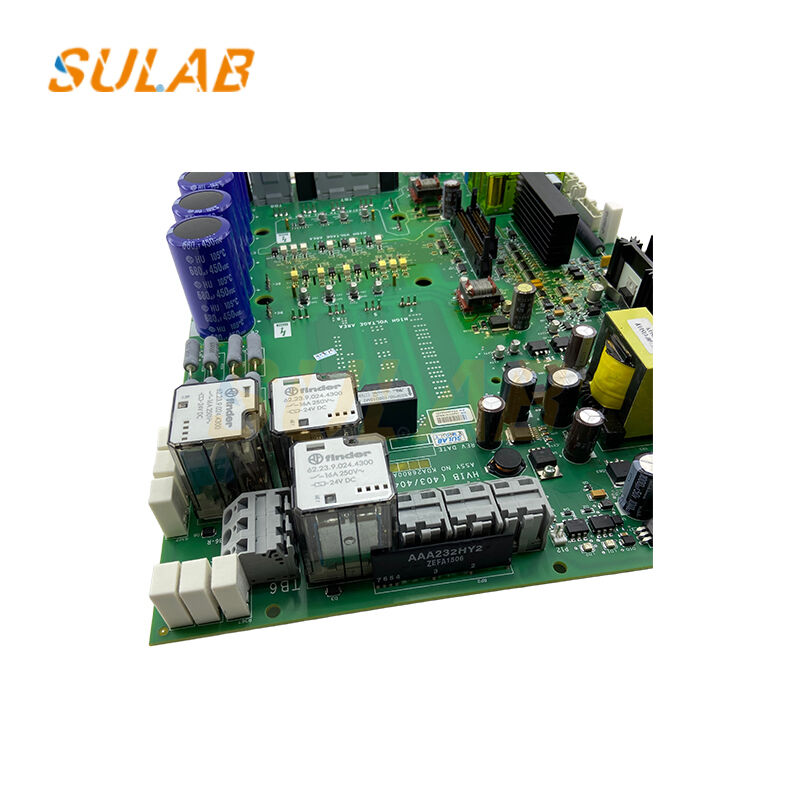

Otis Asansör İnvertör HVIB Sürücü Kartı KDA26800AAZ2 Enerji Rejenerasyonlu Konformal Kaplamalı Devre Doğrudan Değiştirme

Otis Asansör İnvertörü HVIB Sürücü Kartı KDA26800AAZ2, OVFR2B-403/404 Rejeneratif İnvertör için Güç PCB'si

KDA26800AAZ2, HVIB 403/404 sürücü kartı olarak da bilinir, Otis OVFR2B-403/404 rejeneratif asansör invertörü için makine dairesi kontrol kabini içine monte edilen ana güç sürücü PCB'sidir. IGBT güç modüllerini, DC bara filtre kapasitörlerini, akım-voltaj algılama devrelerini ve sinyal sürücü döngülerini entegre eder. Konformal kaplamalı devre kartı, üst düzey endüstriyel elektronik bileşenler, güçlü titreşim önleyici ve elektromanyetik parazit önleyici performans benimser, uzun süreli sürekli asansör çalışması için stabildir. Enerji tasarrufu etkisi için fazla enerjiyi güç şebekesine geri besleyen enerji rejenerasyon fonksiyonuna sahiptir. Orijinal eşleşen arayüzler ve terminaller, donanım modifikasyonu olmadan arızalı ünite için doğrudan değişimi destekler. Otis SKY2 asansör bakımı, arıza onarımı ve modernizasyon projeleri için yaygın olarak kullanılır. Asansör çalışmıyor, invertör IPM hatası bildiriyor, aşırı akım arızası ve sürücü devresi arızası gibi tipik arızaları çözer.

Fonksiyonlar

1. Rejeneratif invertörün güç yürütme birimi olarak görev yapar, ana kontrol kartından PWM kontrol sinyalini alır, asansör çekiş makinesi için ayarlanabilir frekans-voltaj gücü çıkışı sağlamak üzere IGBT modülünü sürer.
2. Asansör çalışırken rejeneratif enerji geri beslemesi gerçekleştirir, güç tüketimini azaltır ve sistem verimliliğini artırır.
3. Bara voltajını, çıkış akımını ve IGBT sıcaklığını gerçek zamanlı olarak izler, ana kontrolöre geri besleme sinyali verir.
4. Aşırı akım, aşırı voltaj, aşırı sıcaklık ve kısa devre gibi çok katmanlı korumayı tetikler, çekiş makinesini ve invertör donanımını korumak için güç çıkışını keser.
5. Asansör kabininin sorunsuz kalkışını, seviyelemesini ve stabil çalışma performansını garanti etmek için asansör ana kontrol sistemi ile işbirliği yapar.

Zengin İçerik (Çalışma Ortamı, Notlar ve Uygulama)

Çalışma ortam sıcaklığı: -10°C ~ +55°C; Bağıl nem ≤%90, yoğuşmasız. IP20 koruma sınıfı, yalnızca iç mekan makine dairesi kabini kurulumu için. Aşındırıcı gazlardan, iletken tozdan, su sıçramasından ve güçlü elektromanyetik parazitten uzak tutun. Sökme ve kurulumdan önce tüm güç kaynağını tamamen kesin; filtre kapasitörlerinde yüksek voltaj kalıntı yükü bulunur, lütfen çalıştırmadan önce tam deşarj olmasını bekleyin. Değiştirme, inceleme ve devreye alma için profesyonel asansör teknisyenleri gereklidir. Aşırı ısınma hasarını önlemek için kart yüzeyindeki ve soğutucu üzerindeki tozu düzenli olarak temizleyin. OVFR2B-403 / OVFR2B-404 rejeneratif sürücü sistemi ile donatılmış Otis SKY2 serisi yolcu asansörleri için geçerlidir. Konut binaları, ofis ve ticari kompleks asansör yenileme işlerinde yanmış, yaşlanmış, arızalı orijinal KDA26800AAZ2 kartı için yaygın yedek.
